Výchozí stav a zadání

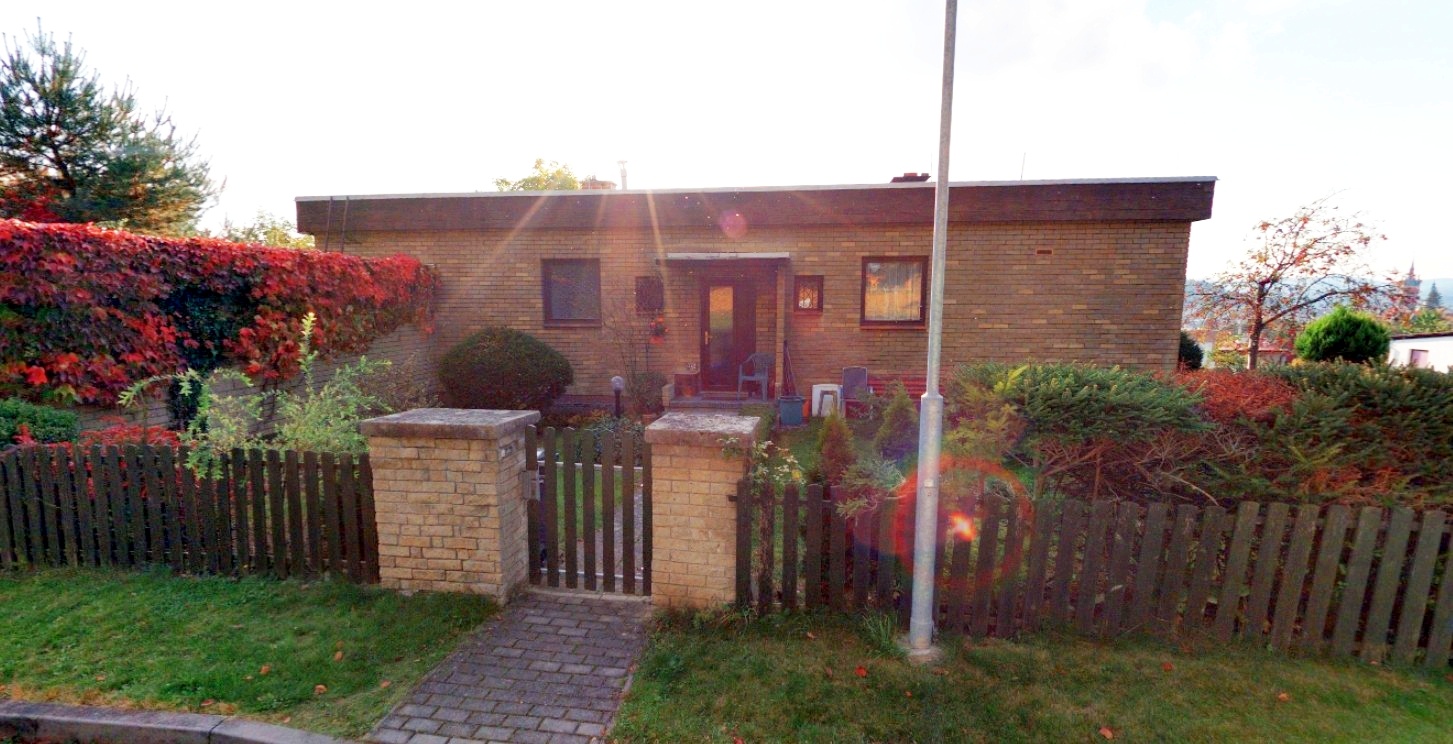

Přízemní rodinný dům s garáží se nachází v klidné čtvrti Klatov na místě s impozantním výhledem do širokého okolí. Dům je typickým zástupcem individuální výstavby z konce 70. let minulého století. Investoři – mladí manželé – měli jasnou vizi: zachovat původní konstrukce přízemí, rozšířit obytnou plochu domu o druhé nadzemní podlaží s relaxační terasou a tím zároveň znásobit zásadní přednost domu – krásný výhled.

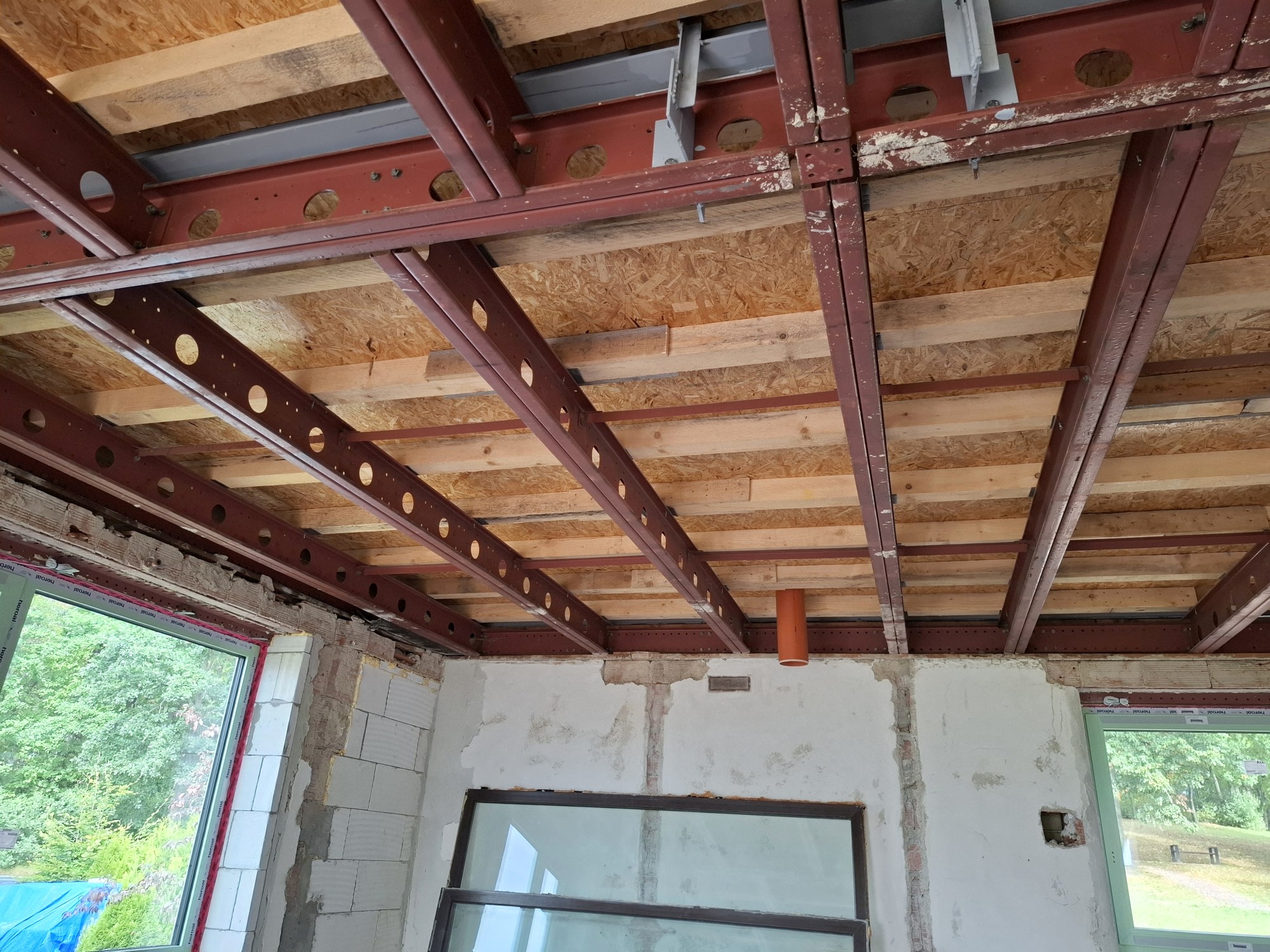

Při podrobnějším průzkumu stávajícího stavu přízemí ovšem projektant narazil na specifické konstrukční prvky – skelet domu tvořily ocelové prolamované nosníky s kruhovými otvory, ty pak byly ve stěnách obezděny z obou stran a vzniklá mezera vyplněna skelnou vatou. Ačkoliv tyto prvky svému účelu spolehlivě sloužily desítky let, jejich únosnost se pro variantu přitížení novou zděnou nástavbou a stropní konstrukcí s užitným zatížením obytného podlaží ukázala jako nedostatečná.
Hledání technického řešení
Statické posouzení původních konstrukcí a technické komplikace bohužel vyloučily možnost vyzdění druhého podlaží z keramických či pórobetonových tvárnic. Za této zdánlivě neřešitelné situace byla navržena varianta využít pro nosné stěny nástavby výrazně lehčí systém DEKPANEL. Jedná se o masivní šroubované dřevěné panely s integrovanou parotěsnící fólií, které vynikají svou variabilitou, v podstatě neomezenými možnostmi architektonického řešení, a zároveň vysokou únosností při zlomku hmotnosti oproti zděným konstrukcím.
Mezi hlavní výhody řešení zvoleného v tomto konkrétním případě patří:
Nízká plošná hmotnost: Nižší přitížení původních stěn a základů oproti konvenčnímu zdivu.
Tuhost konstrukce: Panely fungují jako stěnové nosníky, lépe se tak roznáší zatížení.
Rychlost výstavby: Hrubá stavba trvá jen několik dnů, což snižuje riziko zatečení do odkrytého přízemí.
Rovinnost panelů: Snížení nákladů na vyrovnání podkladu před následným zateplením a úpravami vnitřních stěn.
Úspora místa: Protože původní dům měl již pro potřeby mladé rodiny relativně malou půdorysnou plochu, dalším benefitem je tloušťka stěn. Při stejné zastavěné ploše nabízí druhé patro z dřevěných panelů znatelně větší využitelný vnitřní prostor než zděná varianta.
Architektonická variabilita: Použití systému DEKPANEL umožnilo rovněž projektantovi navrhnout do západní stěny domu skutečně velkorysé prosklení, které celému hornímu podlaží dodalo vzdušnost a pocit prostoru.
Realizace a konstrukční detaily

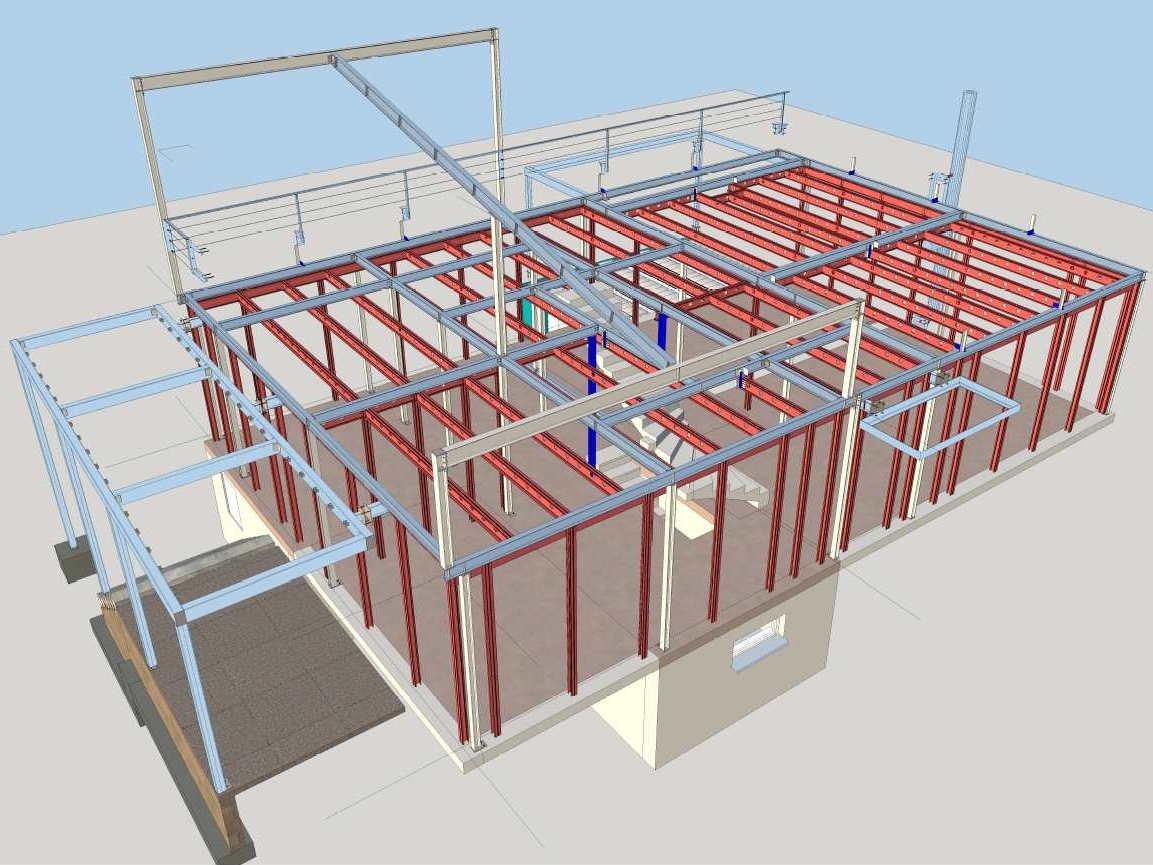

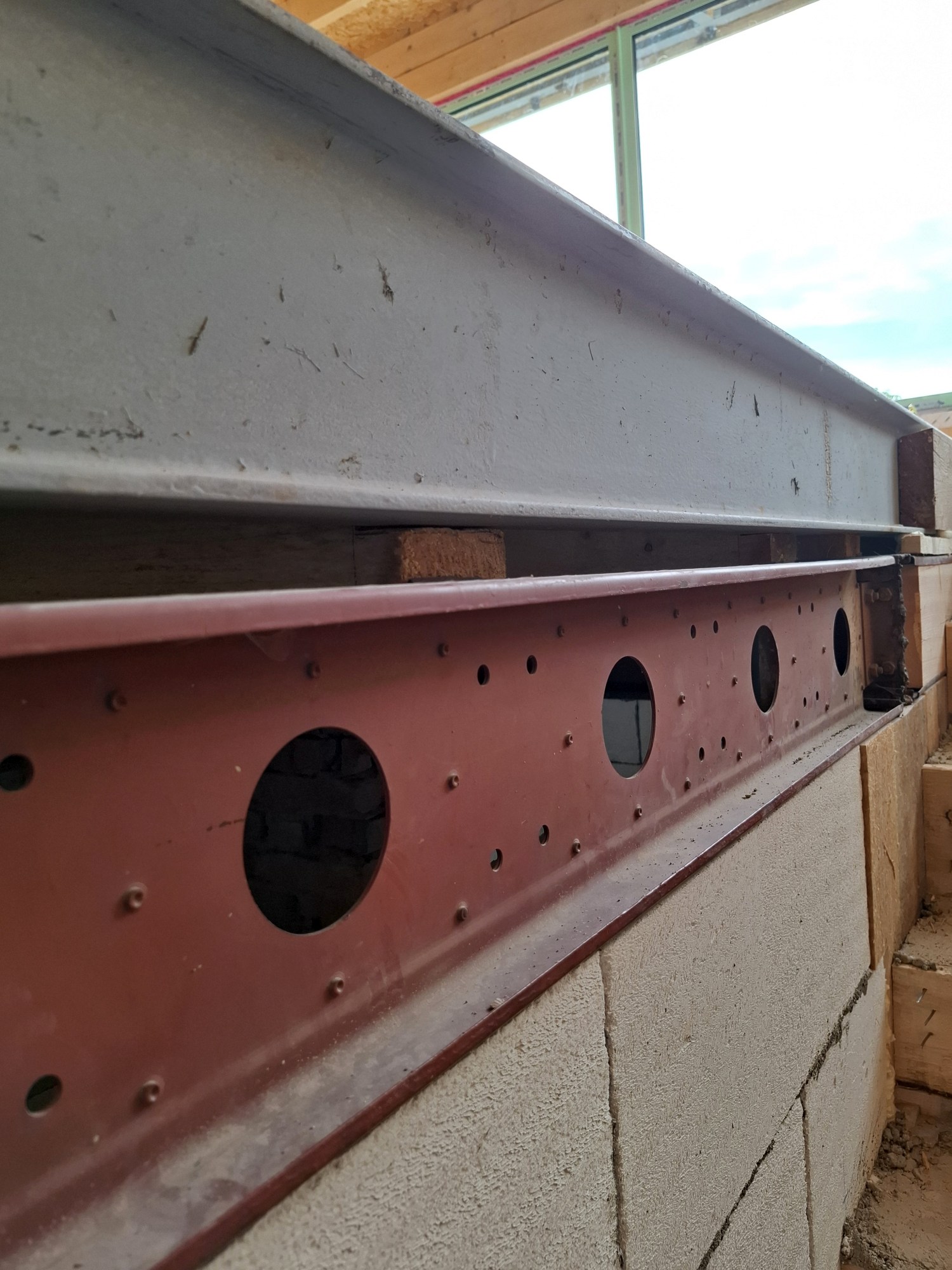

Po odsouhlasení návrhu stavebního systému investory, dopracování realizační dokumentace a dodávce materiálu se přistoupilo k samotné stavbě, jejímž klíčovým momentem bylo založení nástavby na původní stropní konstrukci. Aby bylo zajištěno bezpečné přenesení sil a nedocházelo k přetížení subtilních původních nosníků uprostřed jejich rozpětí, musel být vytvořen nový pomocný nosný systém z ocelových válcovaných profilů. Nad původní prolamované nosníky byly proto osazeny nové ocelové válcované profily (viz obr. 3 a 4), které vytvořily masivní roznášecí rošt - ten po spřažení s původní konstrukcí efektivně distribuuje zatížení přímo do svislých nosných stěn přízemí. Nová ocelová konstrukce byla před samotnou montáží dřevostavby výškově rektifikována.

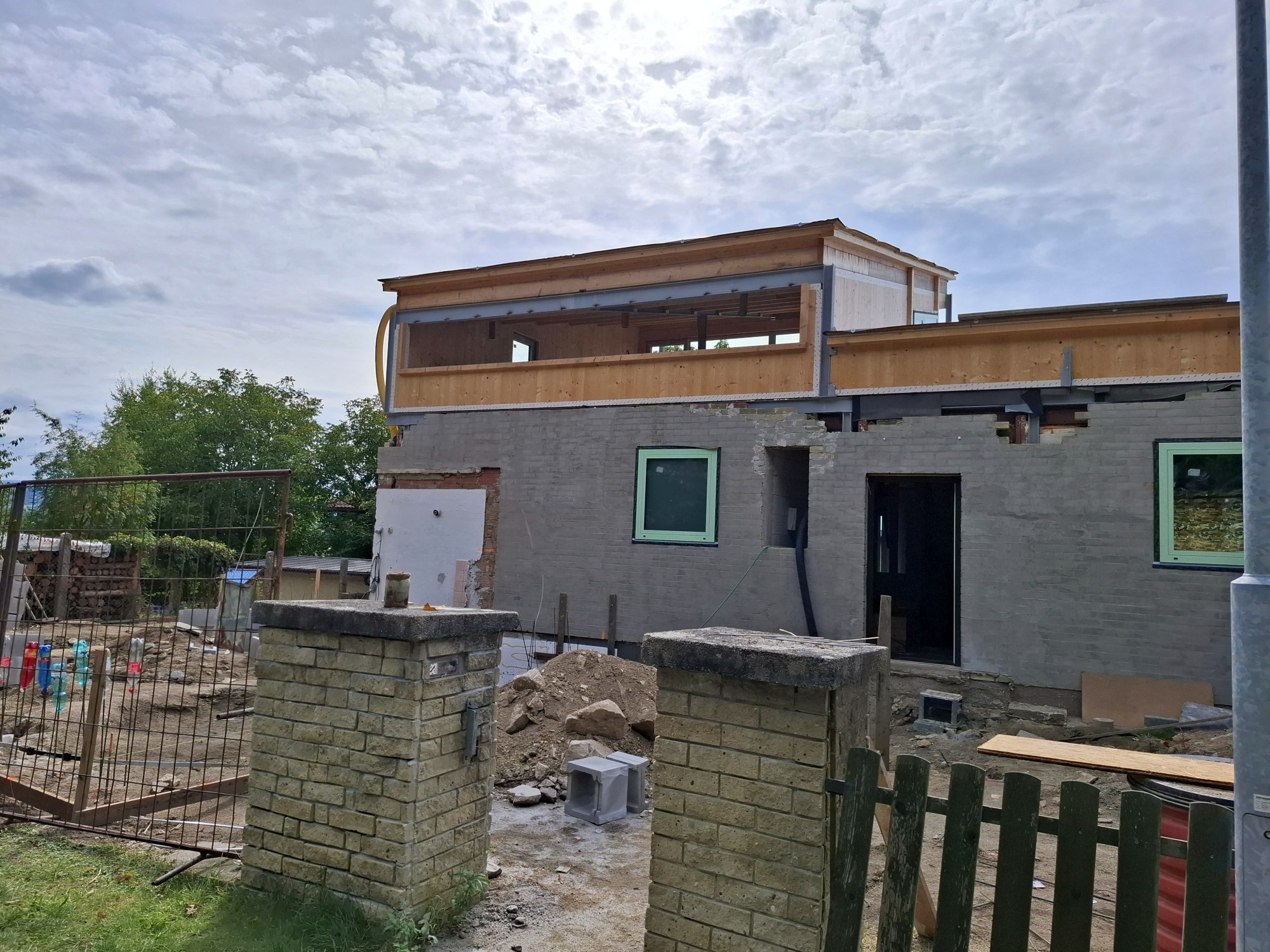

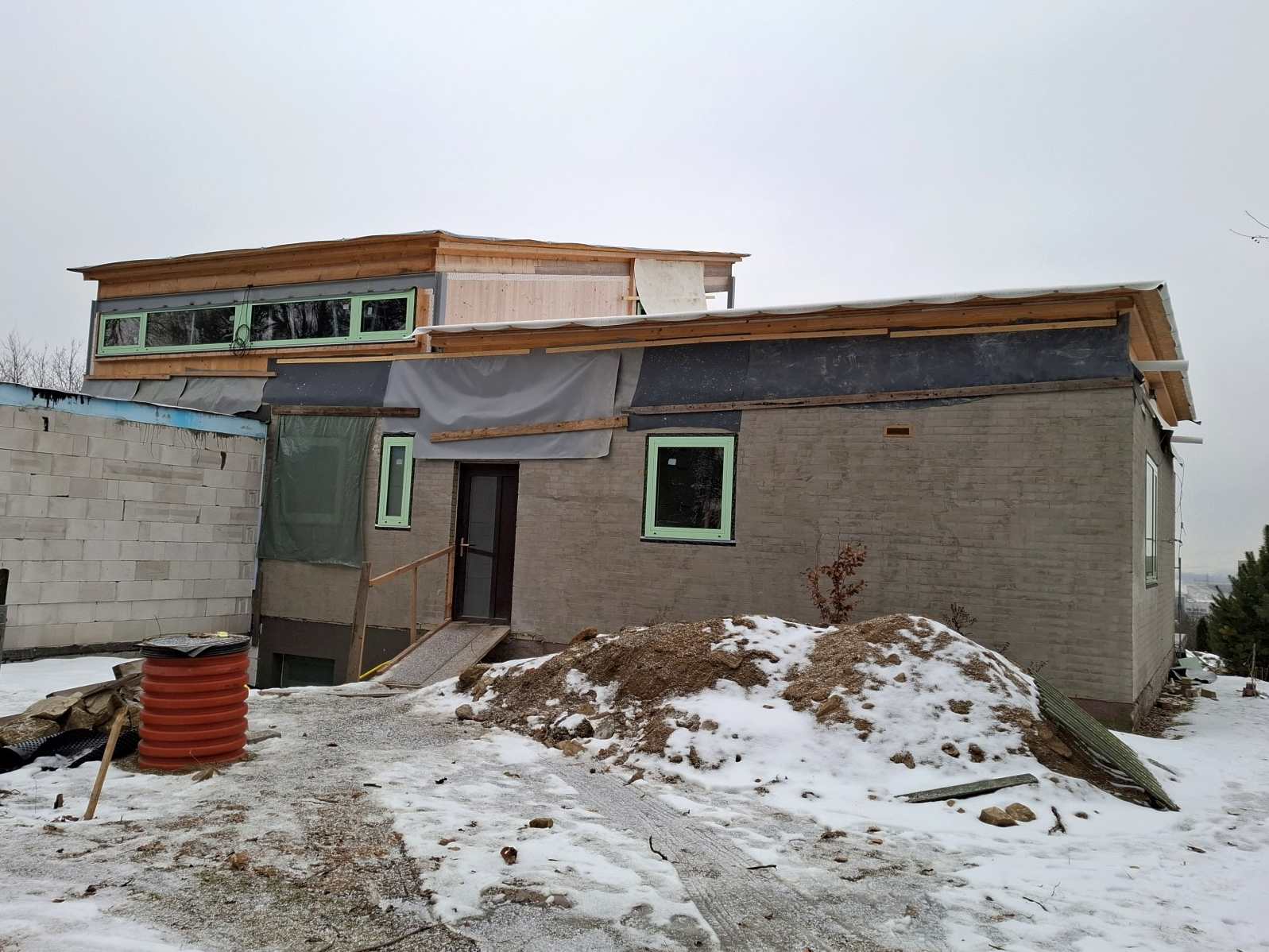

Následná instalace systému DEKPANEL pak probíhala velmi efektivně. Jednotlivé dílce byly na pozice osazovány přímo z nákladního automobilu s hydraulickou rukou, u těžších elementů a větších vyložení asistoval autojeřáb. Při montáži byl kladen maximální důraz na detaily spojů - styk jednotlivých panelů mezi sebou je řešen jako vzduchotěsný, což je nezbytným předpokladem pro energetickou úspornost nástavby a správnou funkci tepelné obálky.

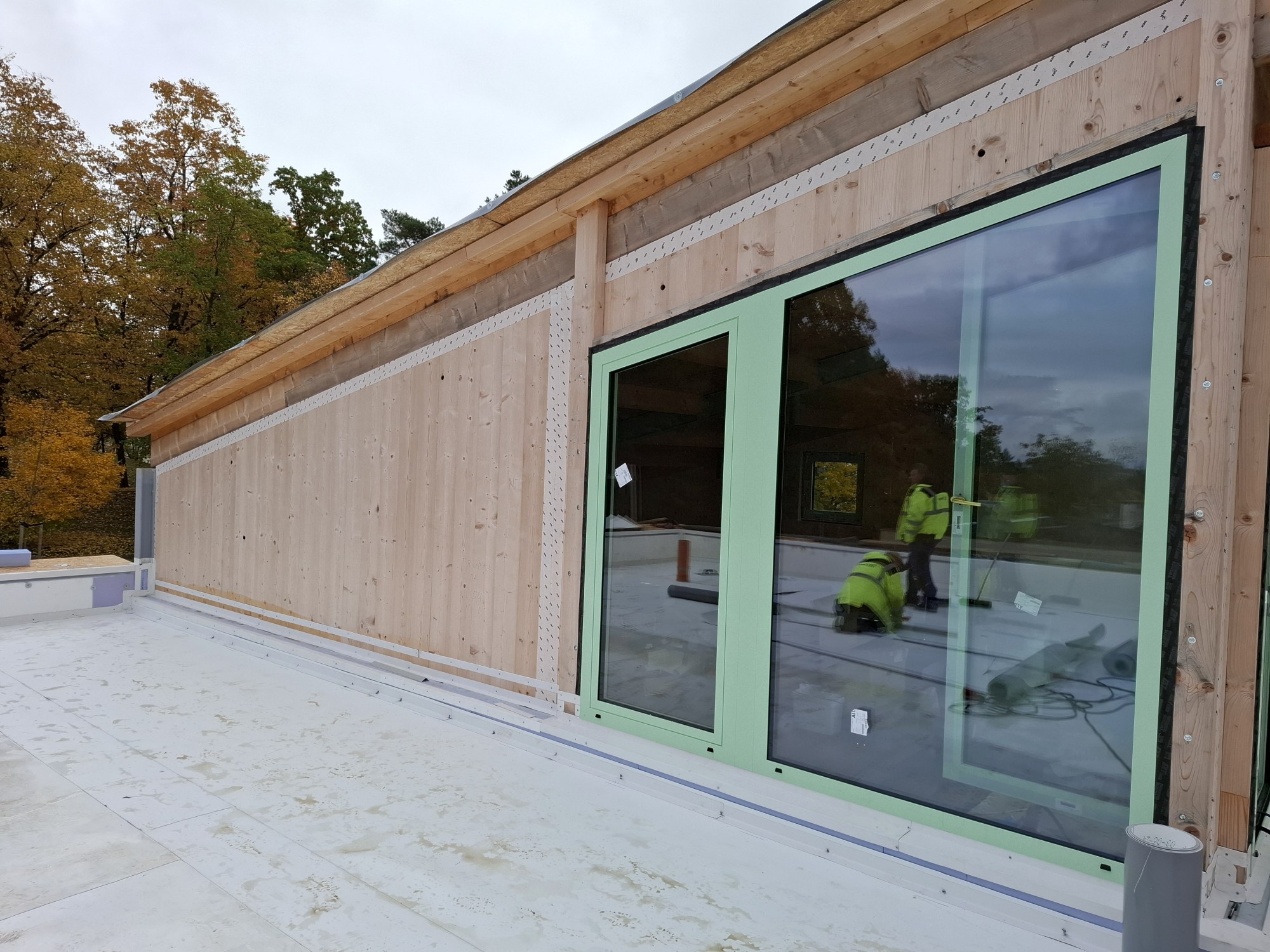

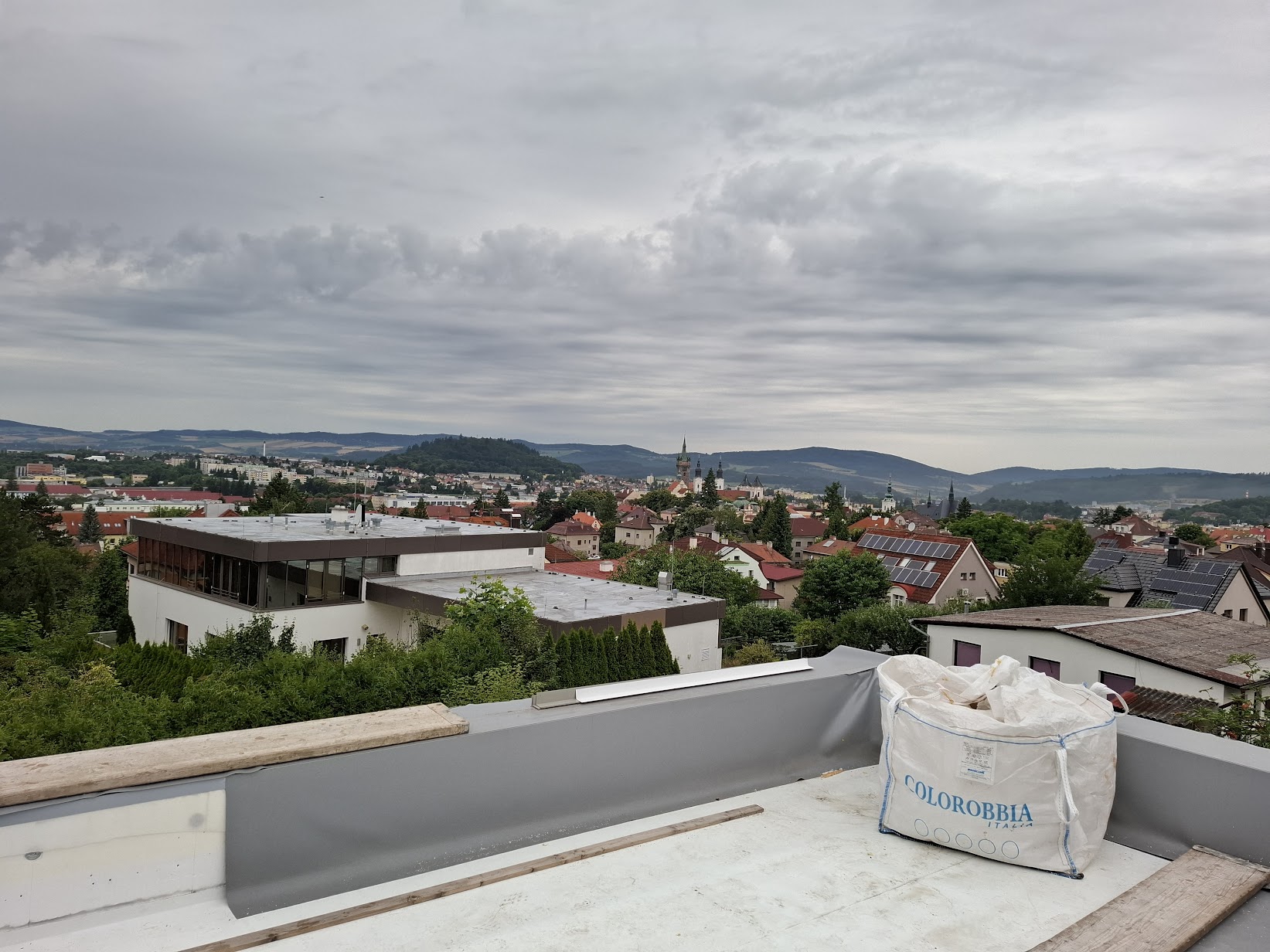

Hmotové řešení nástavby je zastřešeno pultovou šikmou střechou, která přechází do nižší ploché části tvořící velkorysou pobytovou terasu, odkud se majitelům otevírá krásný panoramatický výhled. Jako hydroizolační vrstva byla pro terasu zvolena moderní fólie na bázi termoplastických polyolefinů (TPO). Ta vyniká svou mechanickou odolností a životností, ale je také vhodným podkladem pod plánovanou vegetační část terasy.
Dokončovací práce a technologie
Po dokončení hrubé stavby z panelů se plynule navazuje dalšími pracemi:
Obálka budovy: Třívrstvý masivní šroubovaný DEKPANEL při plánovaném vnějším zateplení 280 mm minerální vaty splní cílovou hodnotu součinitele prostupu tepla pro pasivní standard (U=0,13 W/m2K) a je tedy plnohodnotnou alternativou k původně zamýšlenému těžkému zdivu.

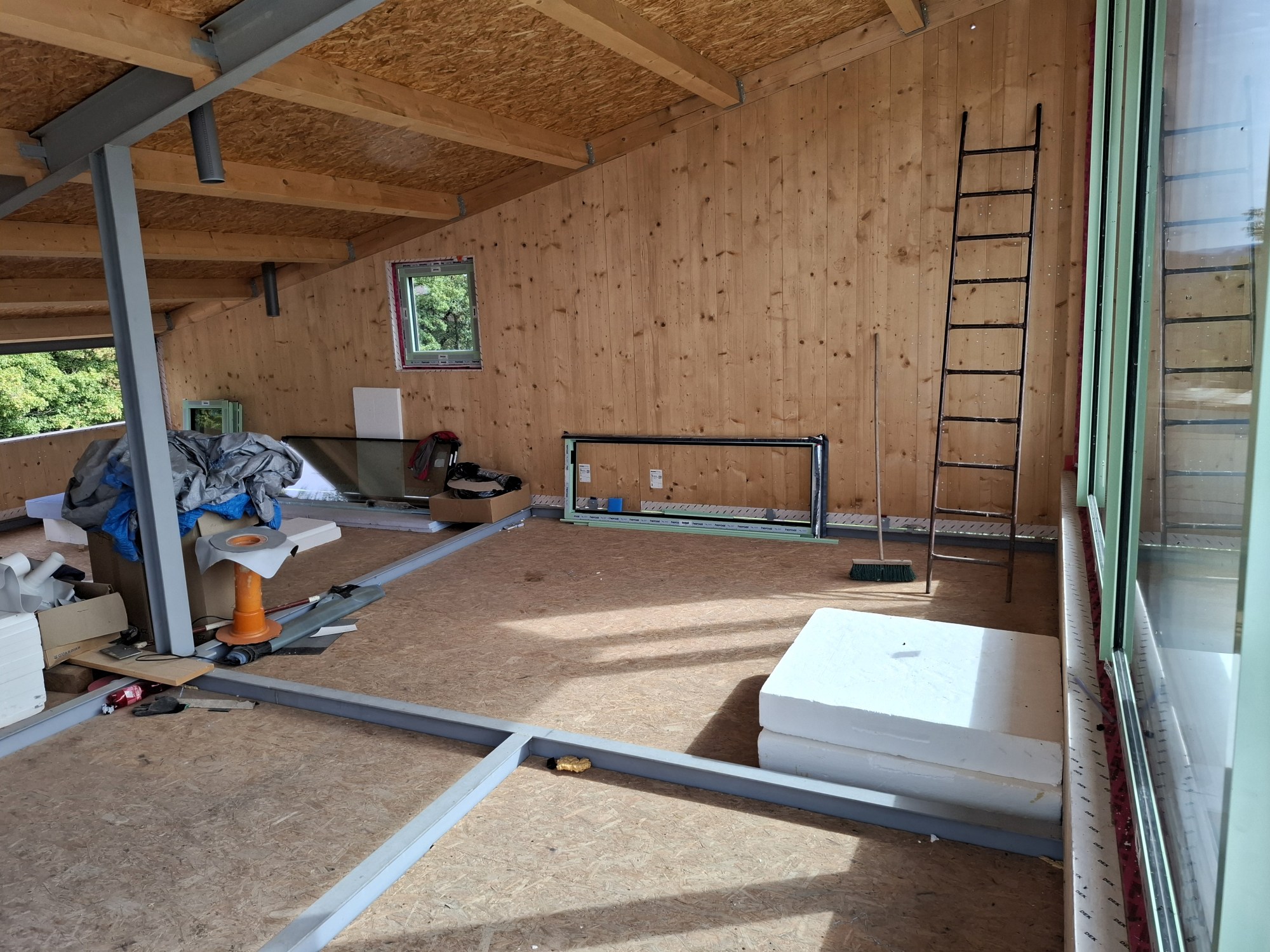

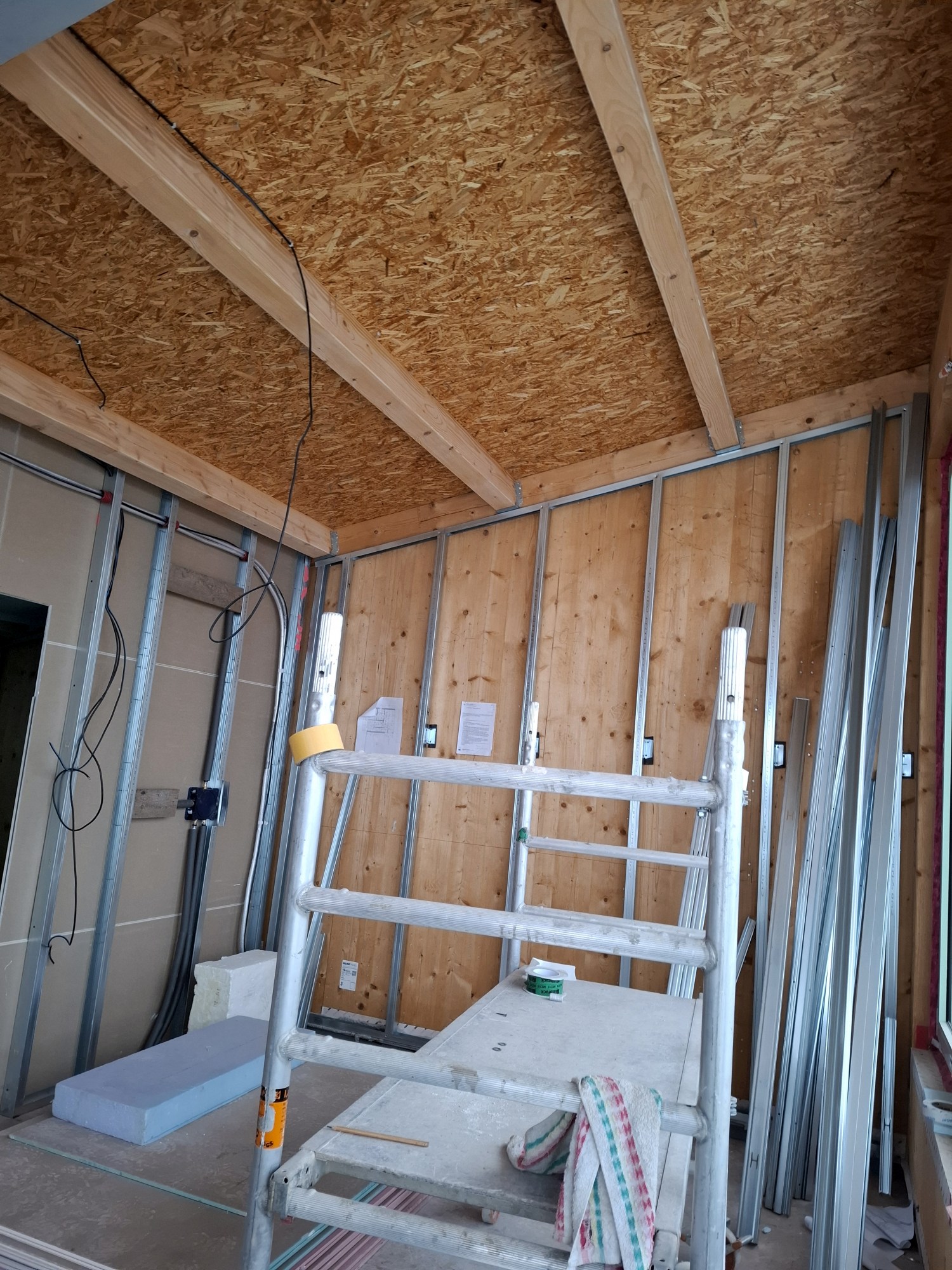

Podlahy: Podlaha nástavby je řešena suchou cestou mj. pomocí desek OSB, Steico Base, Fermacell a finální krytiny pro minimalizaci mokrých procesů a minimalizaci přitížení stropu.

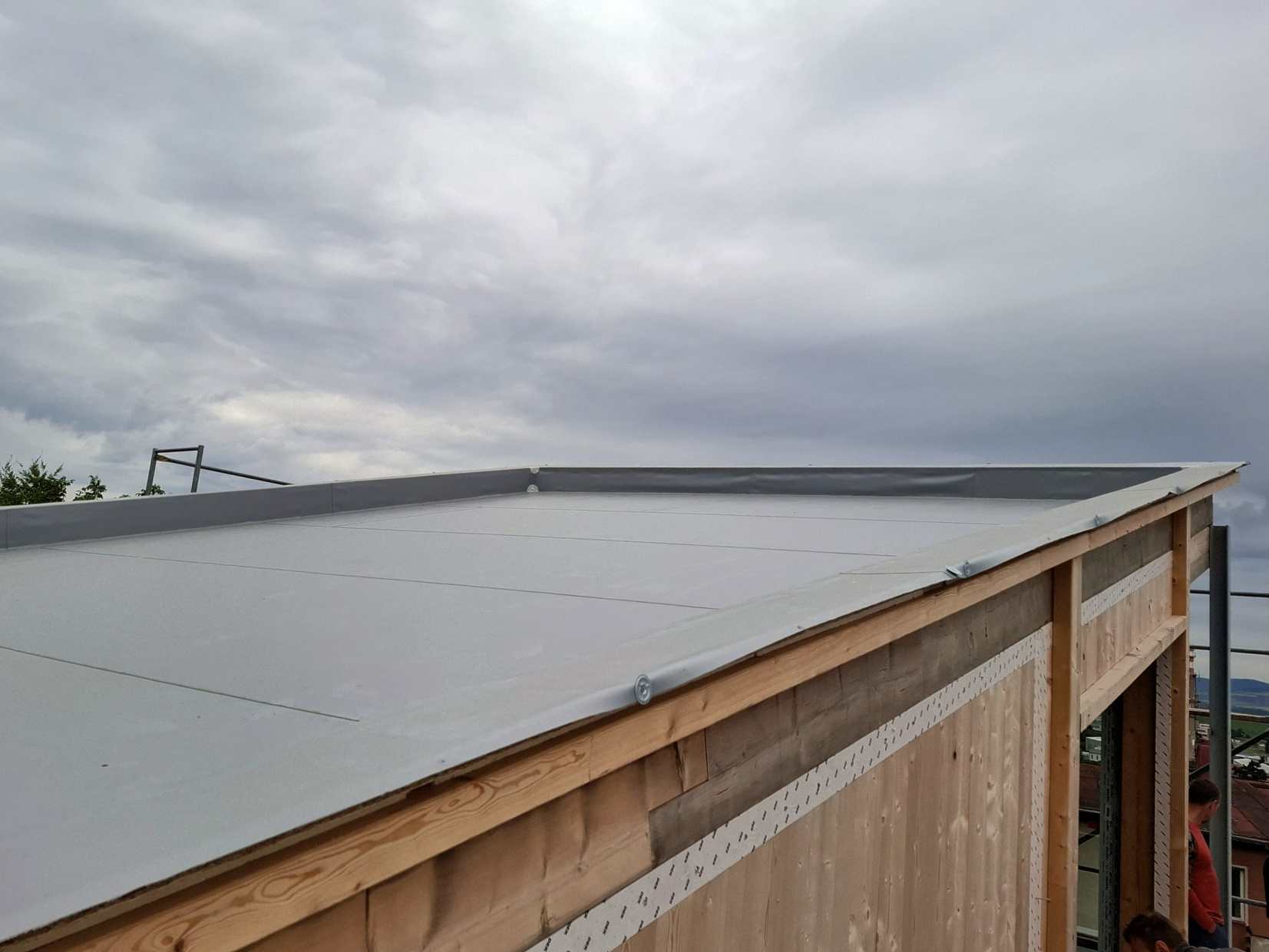

Střecha: Nástavba je zastřešena pultovou střechou s nízkou atikou. Vzhledem k tomu, že se jedná o lehkou dřevostavbu, je tepelná stabilita interiéru v letních měsících klíčovým parametrem. Projekt proto počítá s realizací vegetační střechy se skladbou GREENDEK (viz obr. 11), která přispěje k tepelné pohodě v letních měsících.
Závěr
V současné době je objekt dokončován. Rekonstrukce rodinného domu v Klatovech ukazuje, že ani složité výchozí podmínky a statické limity nemusejí znamenat „konečnou“ pro plány na rozšíření bydlení. Volba lehkého konstrukčního systému DEKPANEL umožnila v tomto konkrétním případě svou variabilitou zachovat původní konstrukce přízemí a zároveň poskytnout investorům moderní a energeticky efektivní prostor pro život.
