Pro šikmou střechu části rodinného dvojdomu, jíž se článek dotýká, byla požadována plechová krytina a skryté žlaby a svody. Z technického hlediska byl uplatněn požadavek na nadkrokevní skladbu střechy.

Skladba byla navržena a zrealizována následovně:

•    plechová krytina se stojatou drážkou KLIK Systém SATJAM Rapid

•    prkenné bednění (v místě detailů celoplošně, v ploše na řídko

•    sušené kontralatě DEKWOOD 40x60 stabilizované vruty TOPDEK

•    DHV asfaltový pás TOPDEK COVER PRO

•    tepelná izolace Kingspan TR26 200 mm

•    parozábrana TOPDEK AL BARRIER

•    Nosná vrstva OSB P+D 22 mm

•    částečně pohledový krov + SDK podhled

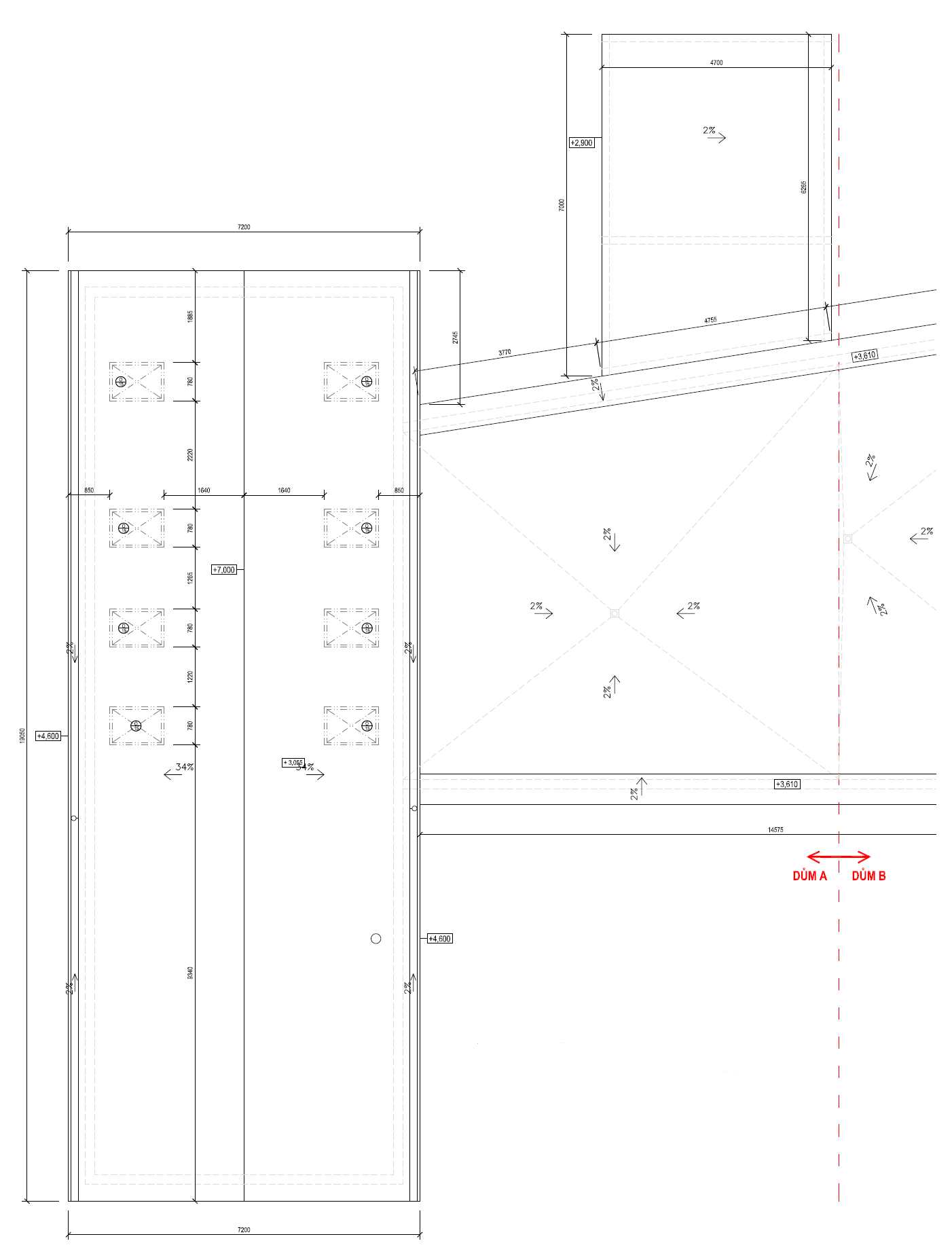

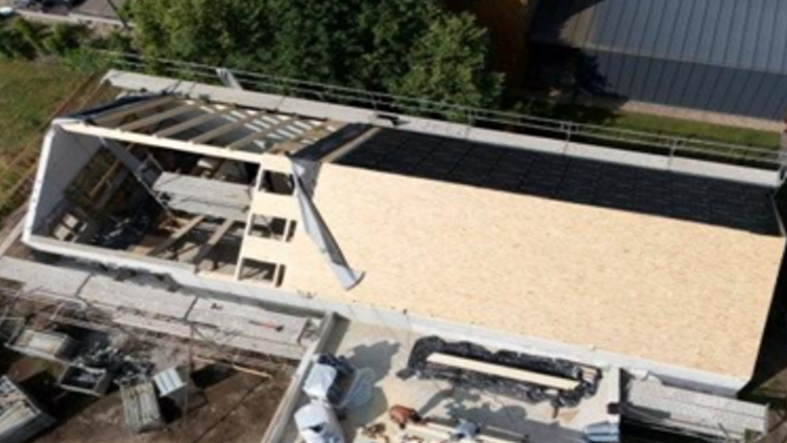

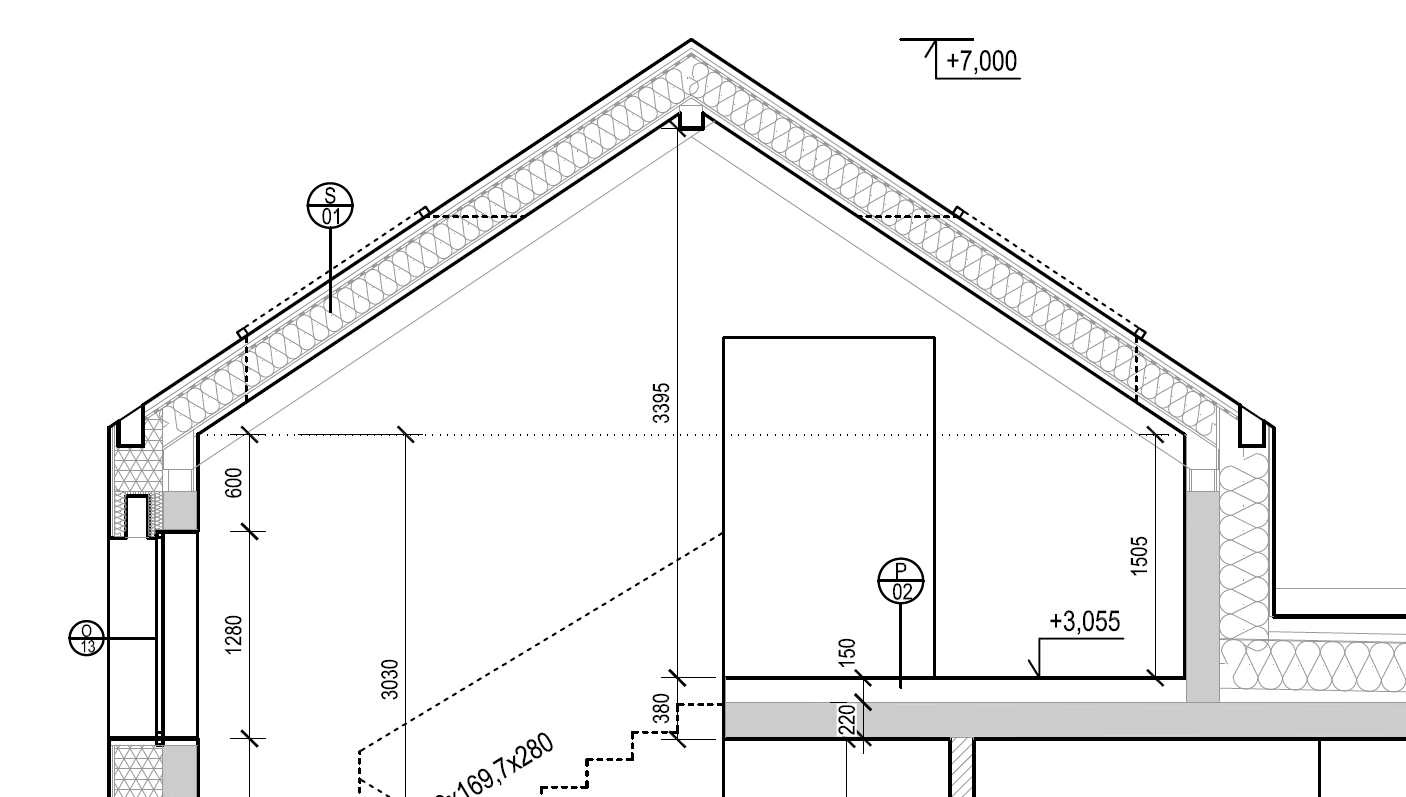

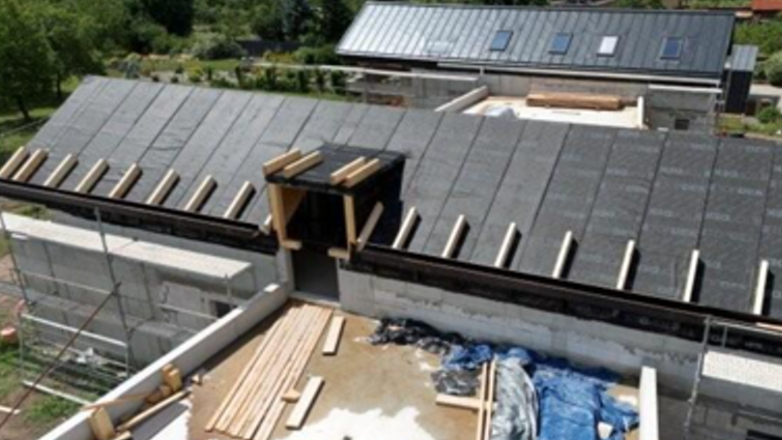

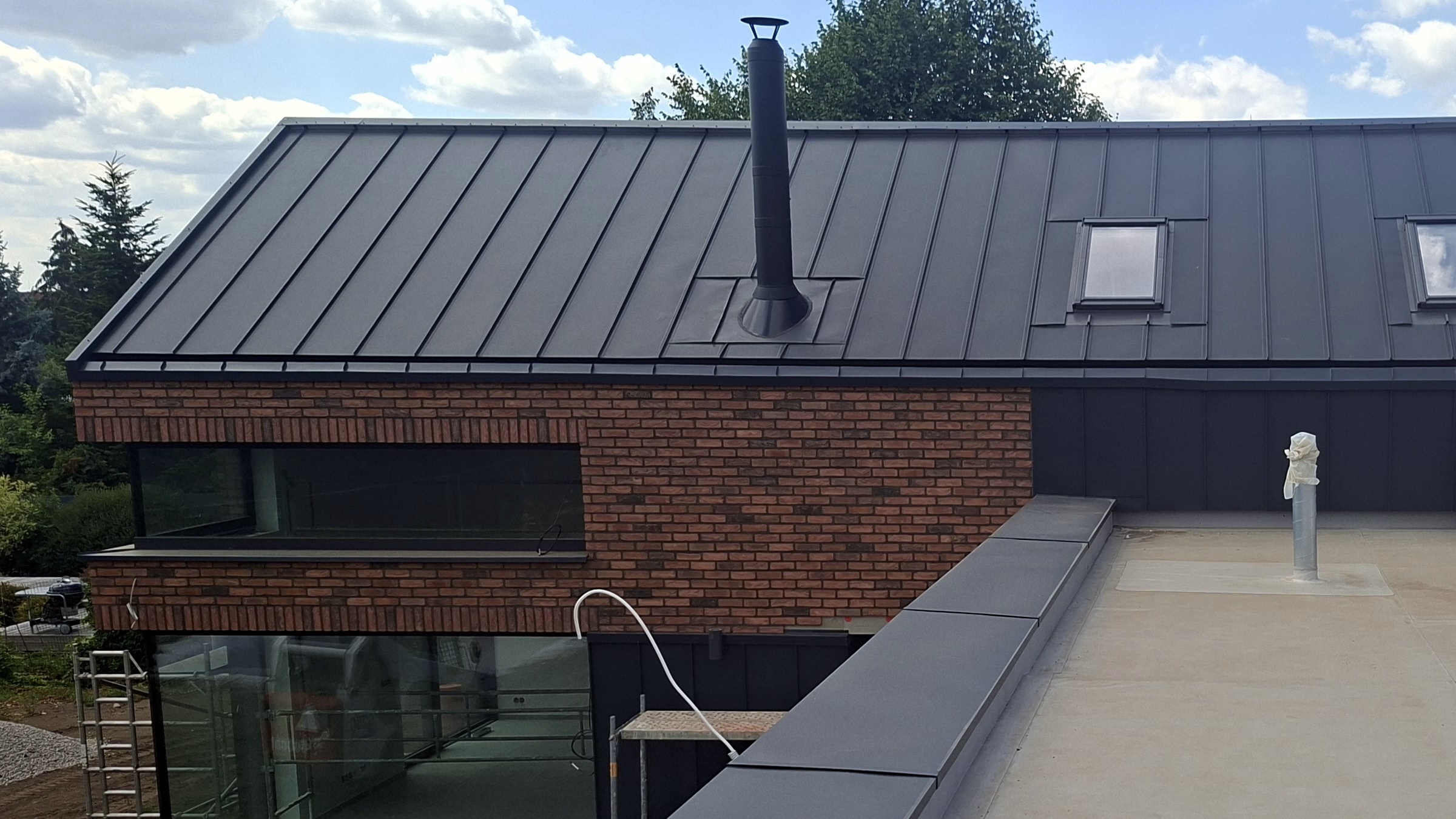

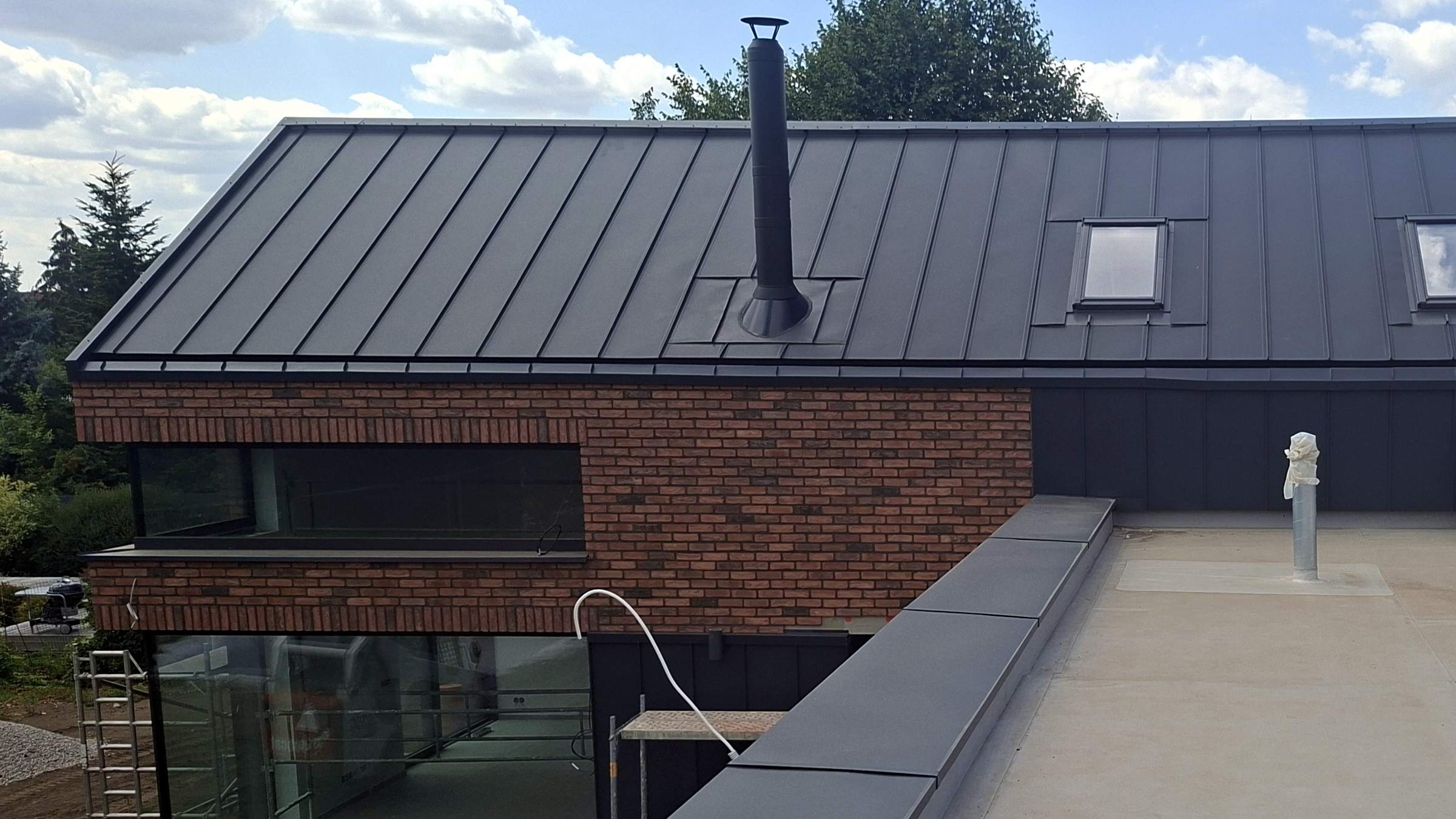

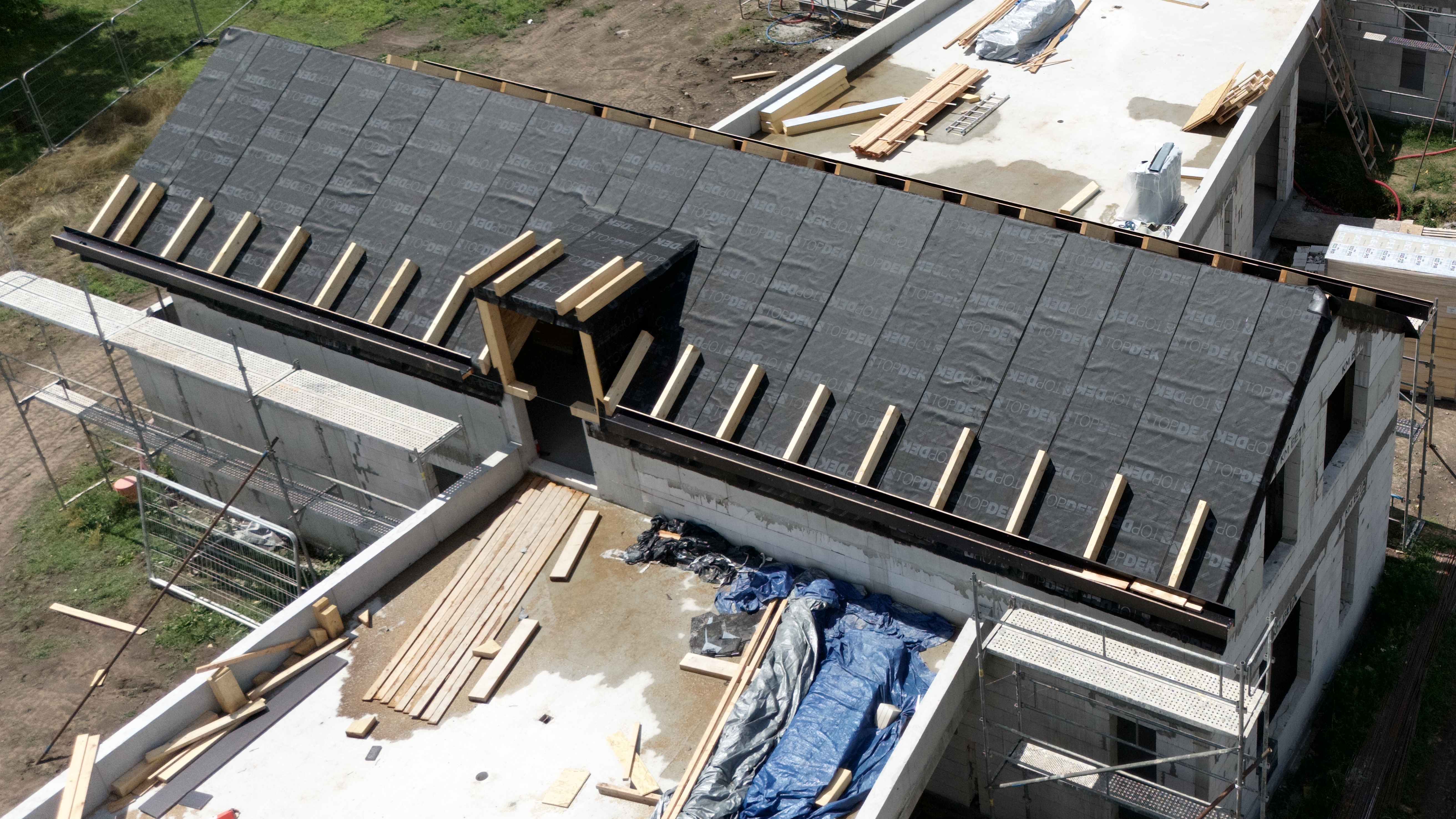

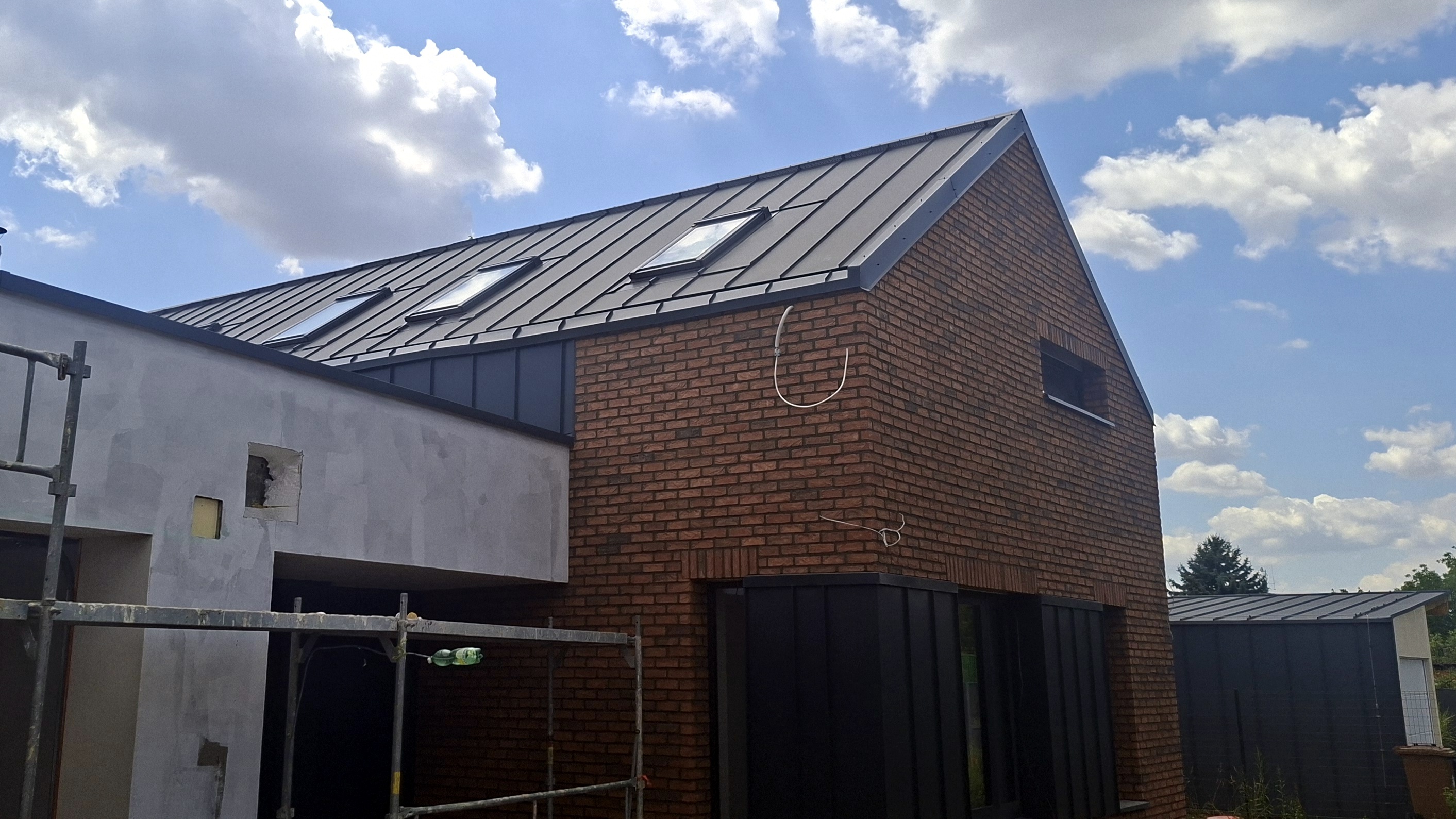

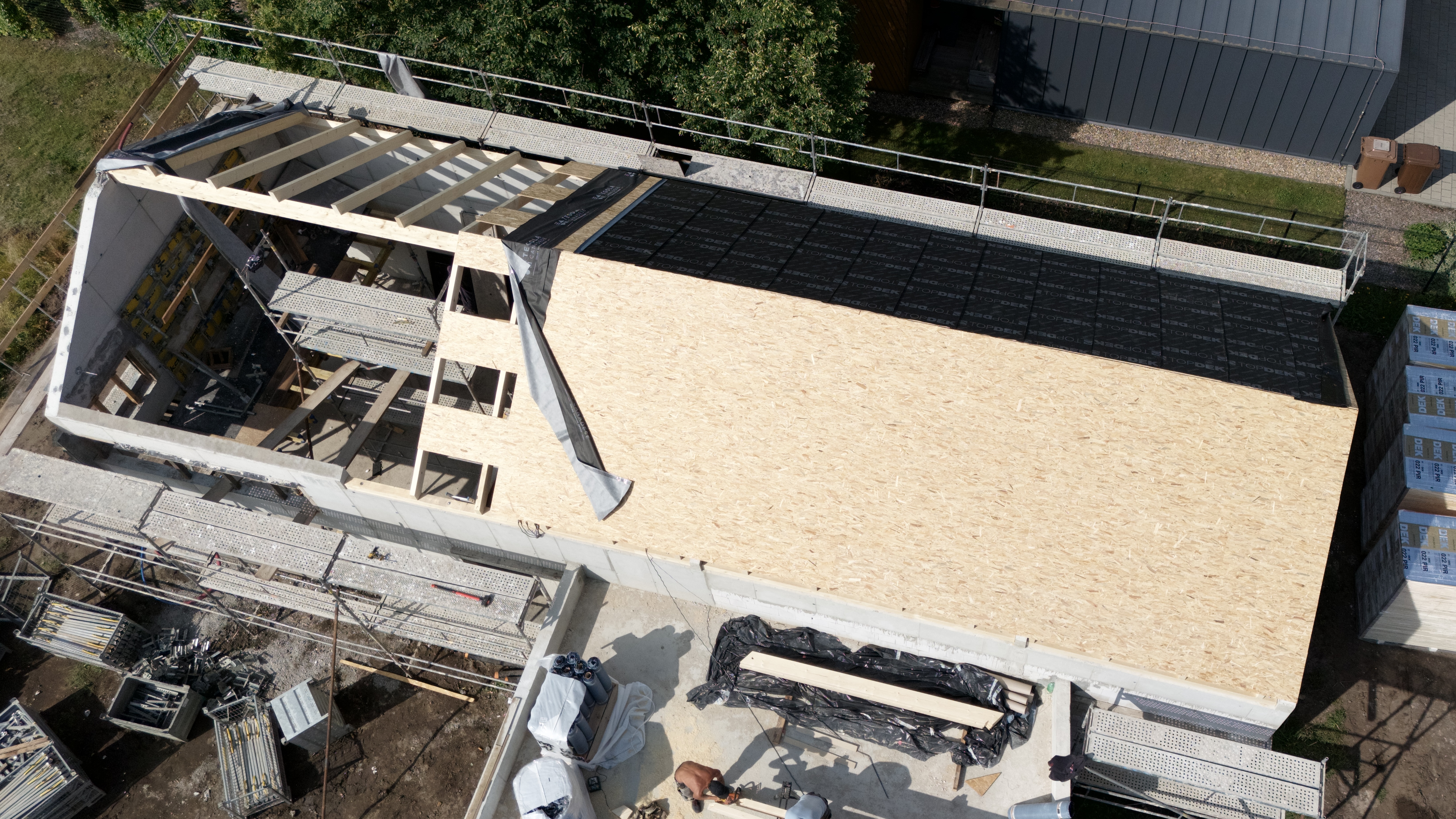

Při správném použití má nadkrokevní skladba TOPDEK obrovskou realizační výhodu. Již po provedení vrstvy parozábrany je stavba zajištěna vůči klimatickým podmínkám, a proto je možné za určitých podmínek provádět práce v interiéru. Na Obr. 4 je vidět postup výstavby s důrazem na co nejrychlejší provedení parozábrany, aby byl pohledový krov vystaven klimatickým vlivům co nejkratší možnou dobu.

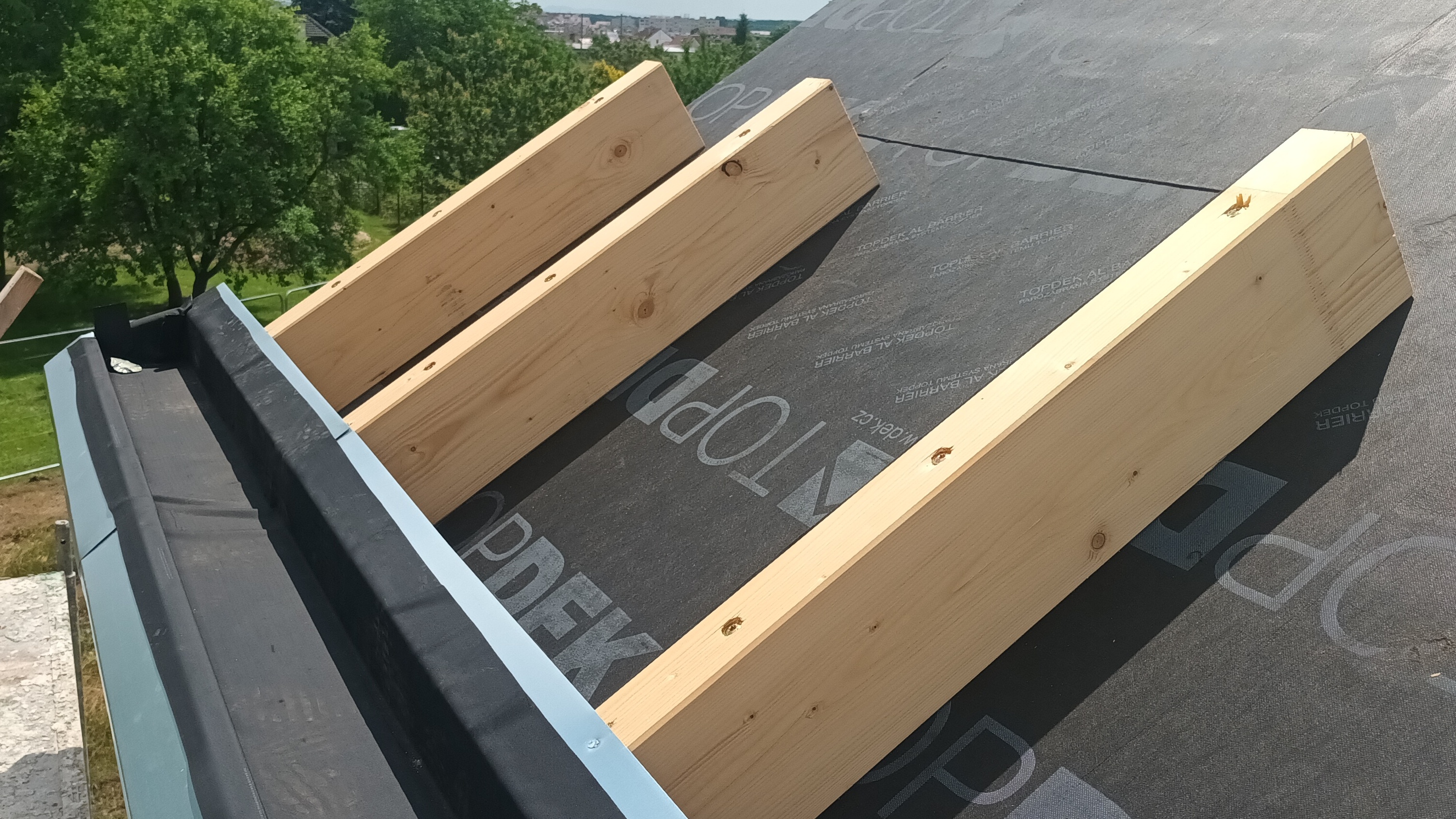

Jednou z podmínek správného použití systému TOPDEK je řešení okraje střechy bez přesahů krokví s využitím dřevěných okapových podpor, tzv. námětků. Ty mají hned několik významů. Jedním z nich je možnost propojení parozábrany střechy na vzduchotěsnou vrstvu obvodových stěn, aniž by byla přerušena prostupy krokví. Dalším je přenos smykových sil. Zejména však vytvářejí nosnou konstrukci pro případný přesah střechy a pro kotvení dalších konstrukcí.

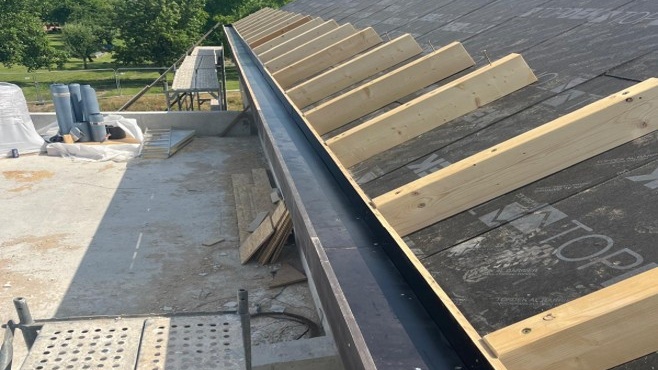

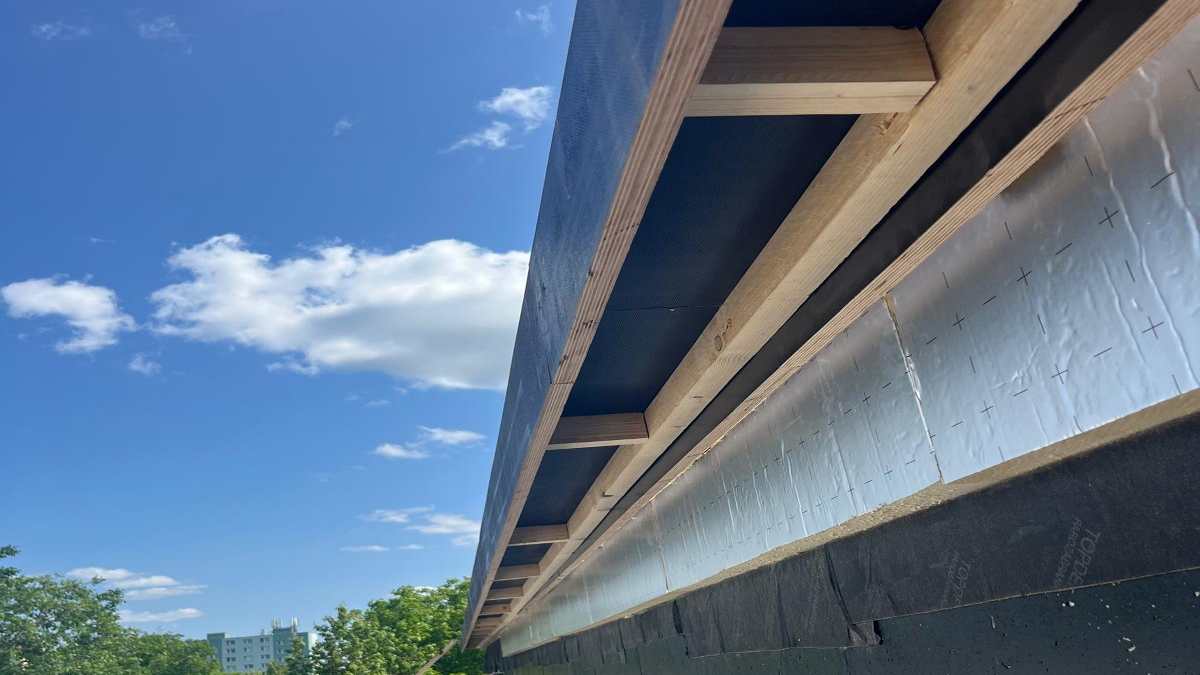

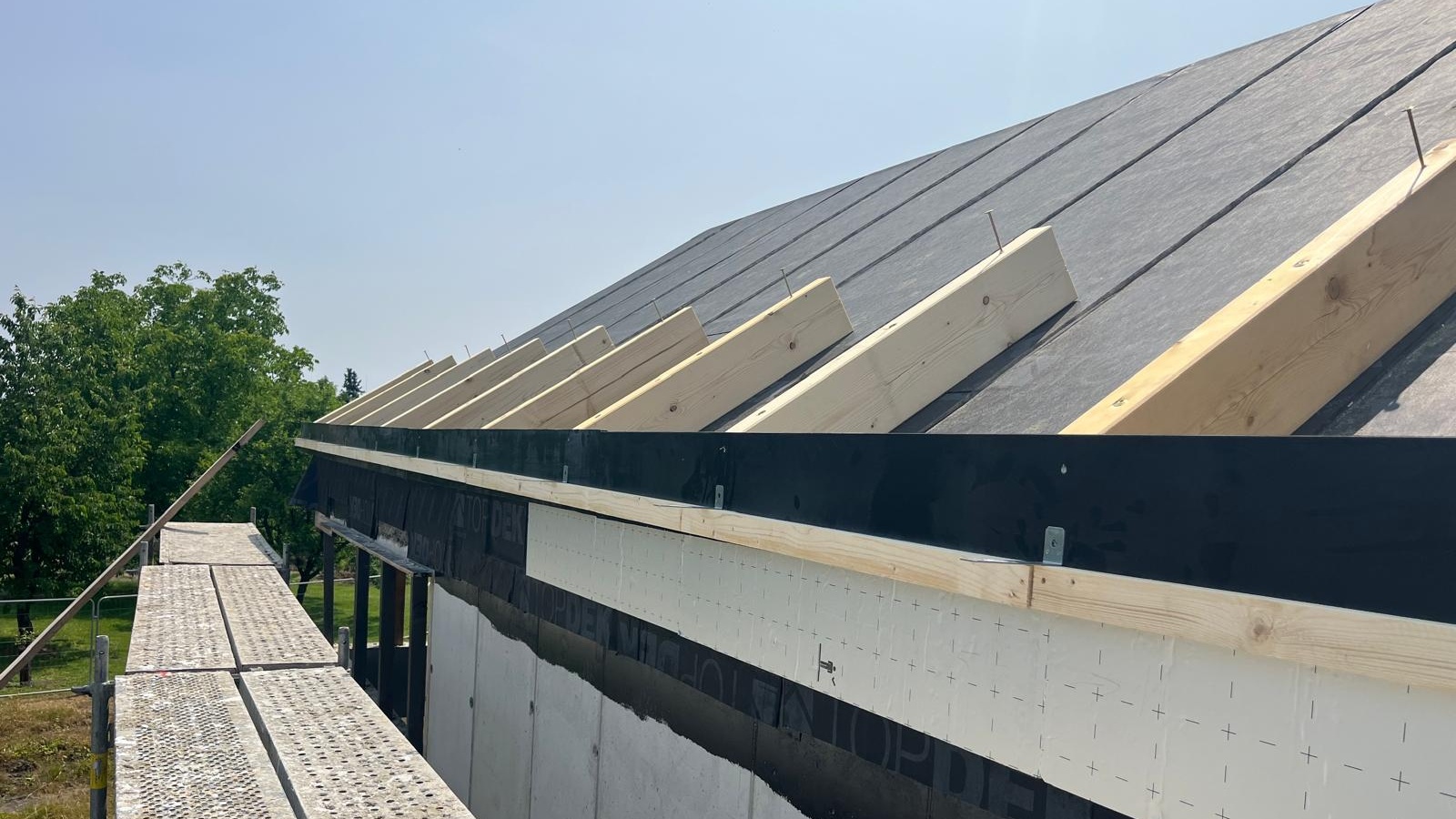

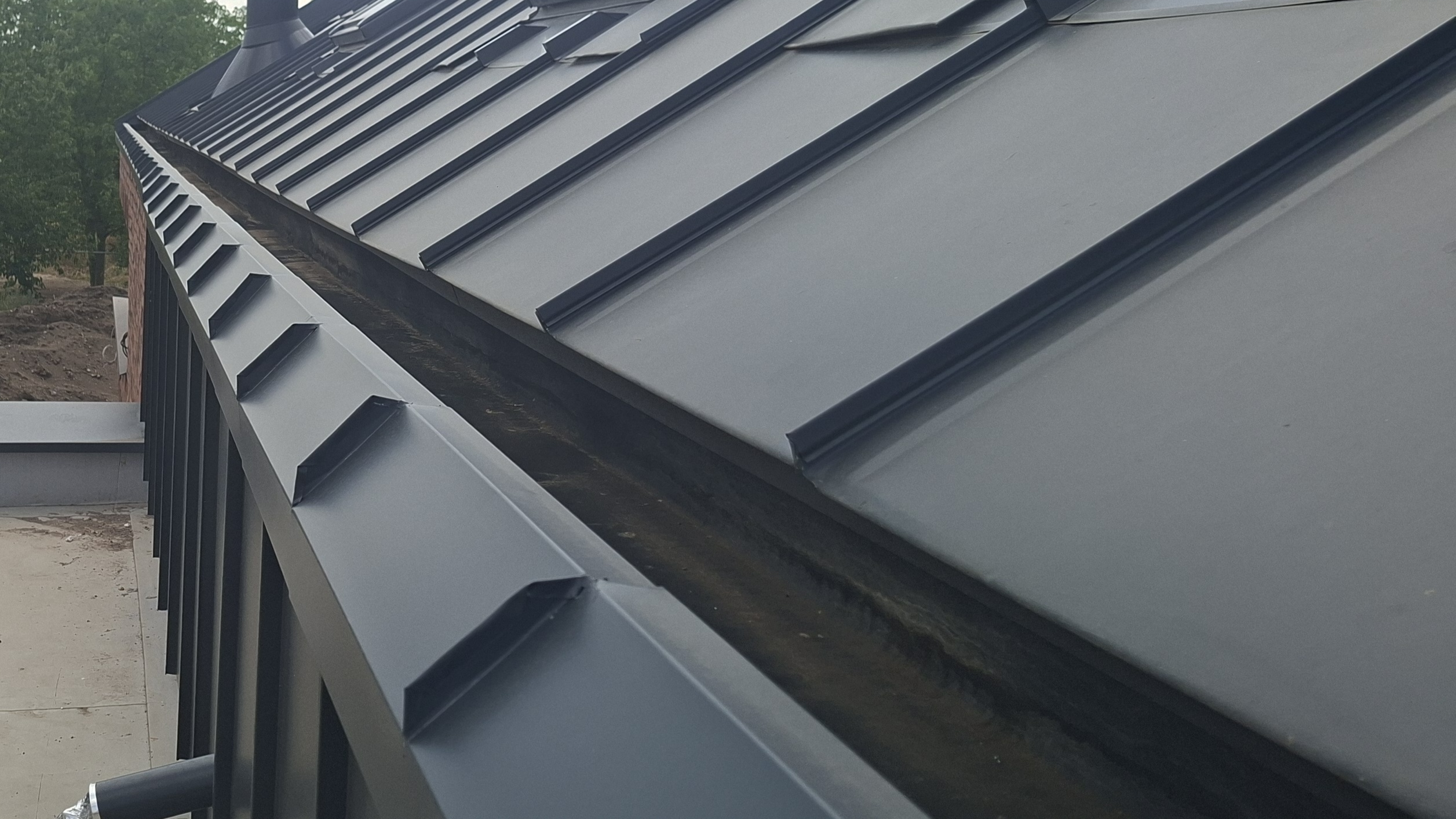

V našem případě se k námětkům připevňovala konstrukce skrytého žlabu (Obr. 3,4). Na jejím návrhu se vedle realizační firmy podílel Atelier DEK. Žlab byl vytvořen z březové překližky, výztuh z dřevěných latí a z úhelníků. Základní konstrukci žlabu tvoří zadní strana z překližky připevněná k čelům námětků a podložená tepelnou izolací z PIR, aby žlab nebyl kritickým místem z pohledu tepelné techniky. na tuto desku se připevnila dle sklonu dna vodicí lať. Desku tvořící dno žlabu podpírá tato vodicí lať a ocelové úhelníky (Obr. 5). Přední strana žlabu je z překližkové desky osazené tak, aby její horní okraj respektoval střešní rovinu. Aby nemohlo dojít k jejímu vylomení např. od sněhu nebo pohybu po střeše jsou pod dnem žlabu umístěny další latě, které desky přední a zadní strany vzájemně rozpírají (Obr. 6).

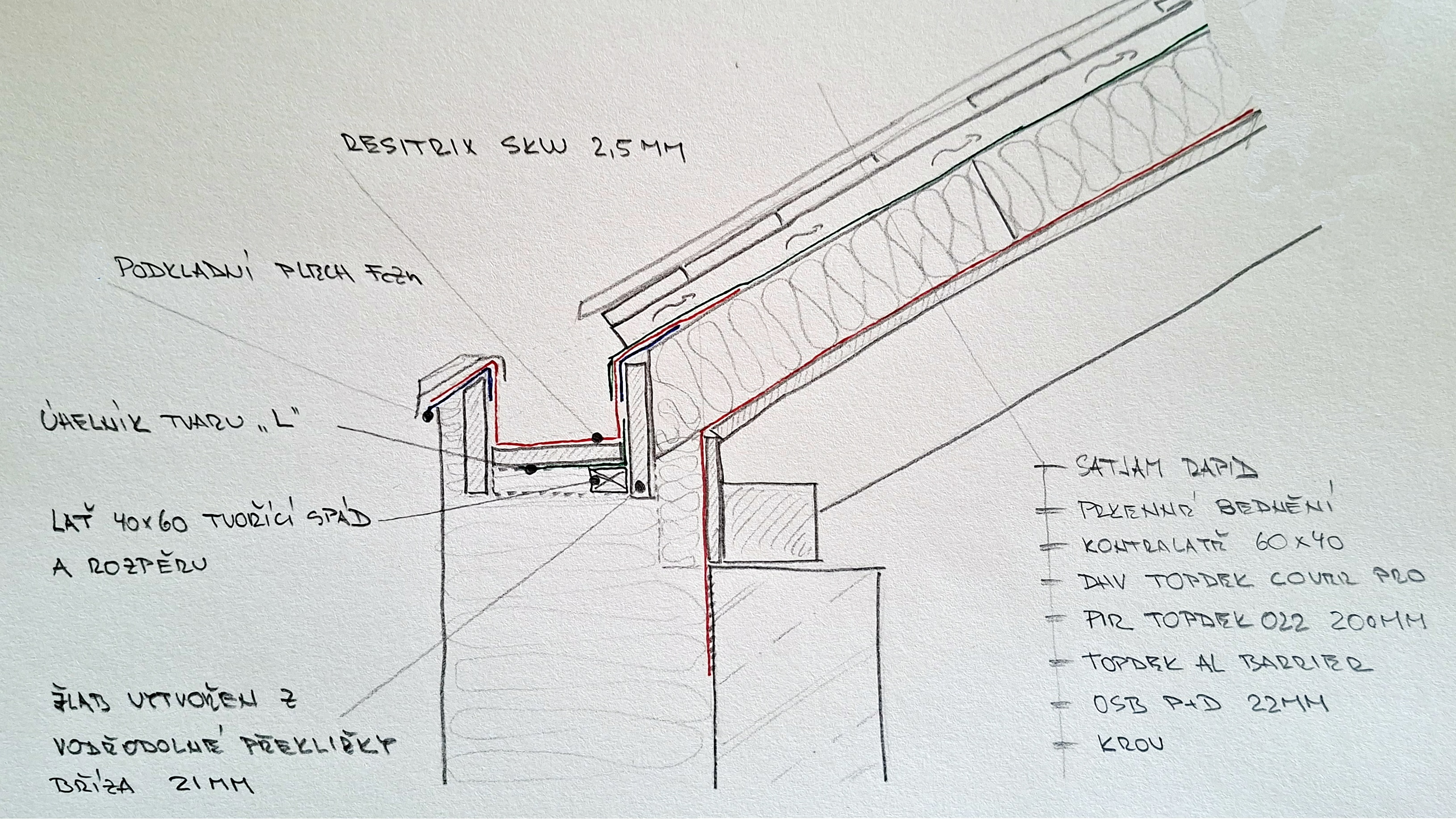

Pro povlakovou hydroizolaci žlabu byla použita pryžová fólie s asfaltem Resitrix SKW tloušťky 2,5mm. Jedná se o celoplošně samolepicí variantu. Hydroizolace byla ukončena na předem připraveném oplechování z pozinkovaného plechu (viz schéma). Odvodnění je řešeno pomocí střešního vtoku, přičemž odpadní potrubí bude následně skryto v zateplovacím systému fasády (Obr. 7).

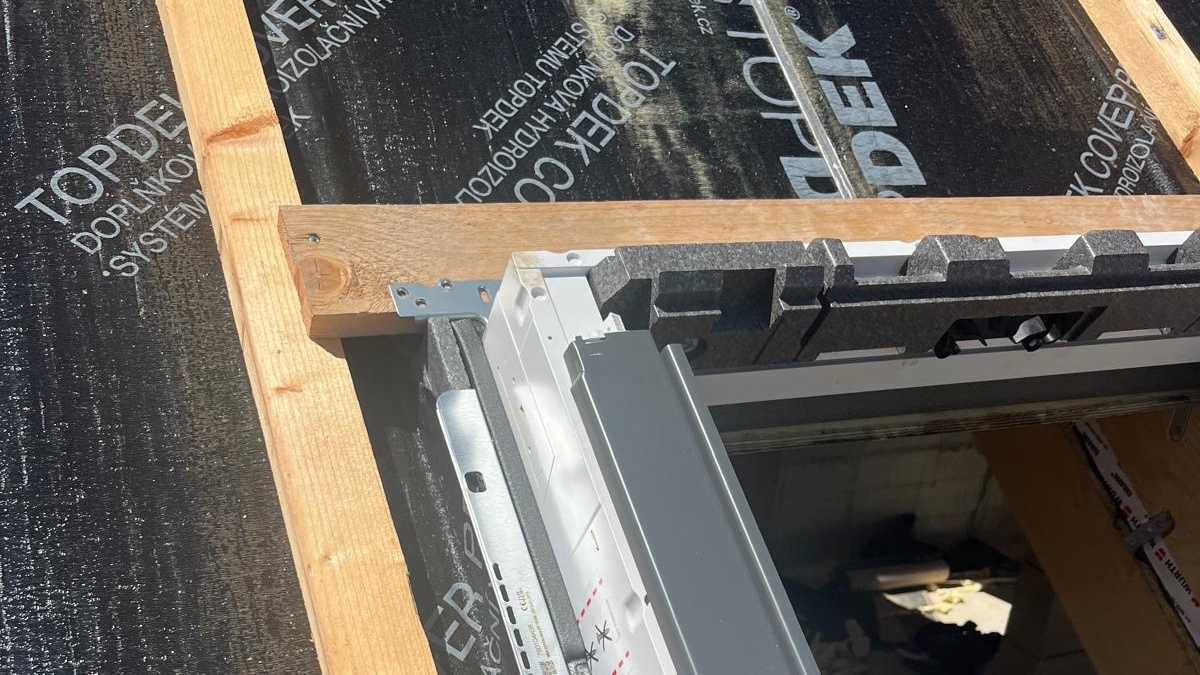

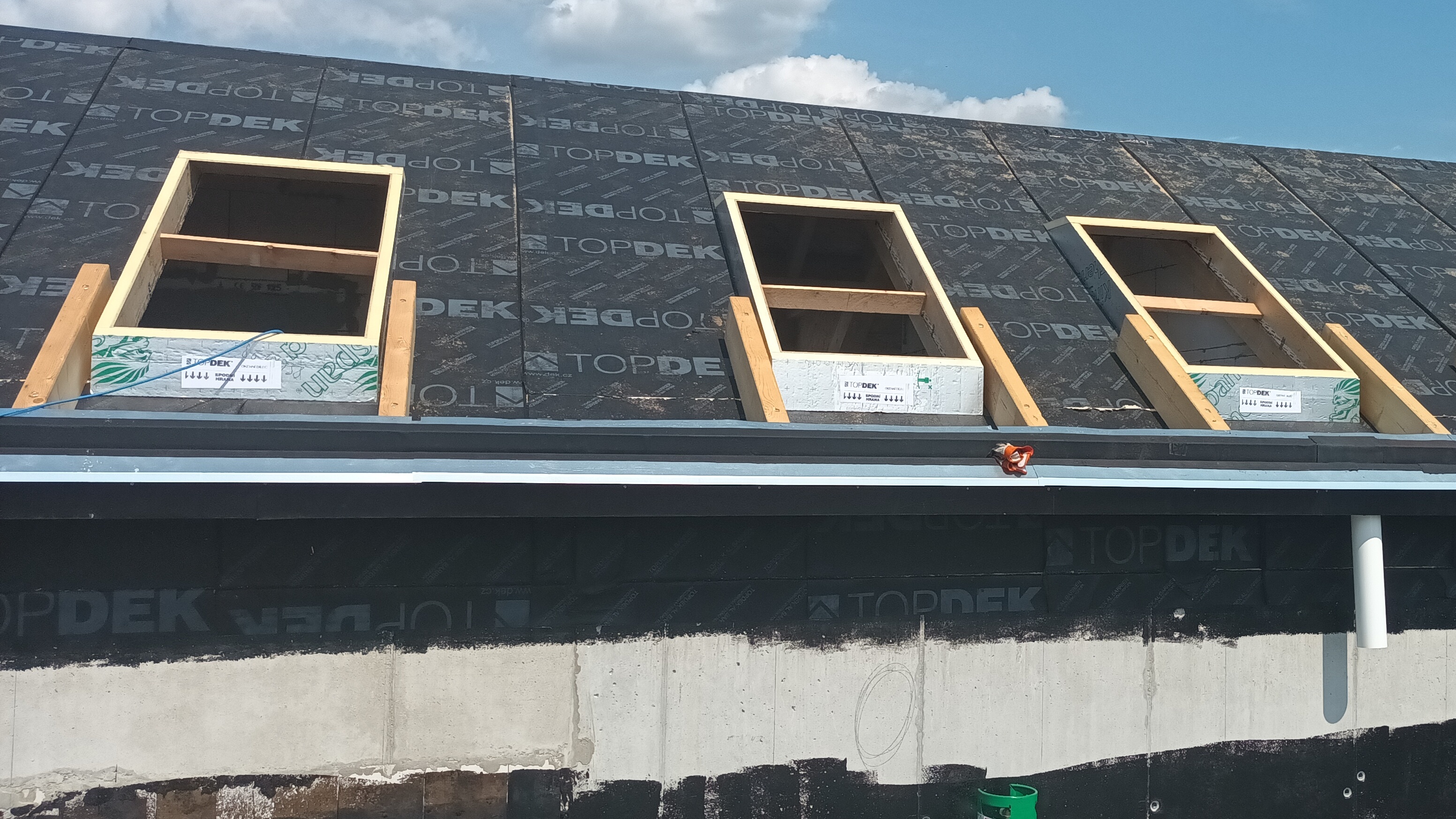

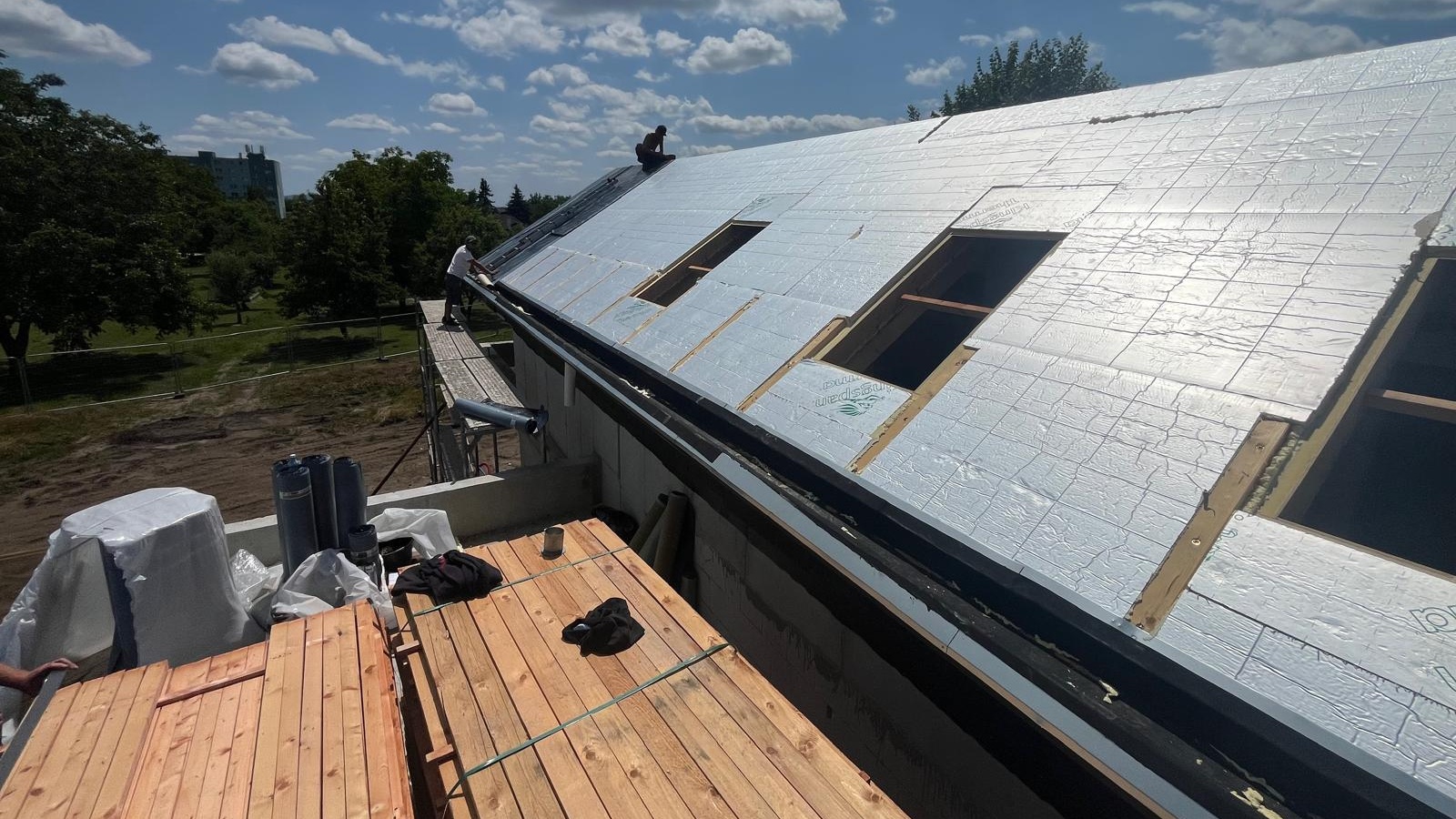

V ploše střechy bylo navrženo hned několik střešních oken. Aby byl detail okolo oken proveden správně, byly použity TOPDEK Okenní dílce. Následně mohla být provedena tepelná izolace PIR Kingspan TR26 tloušťky 200mm (Obr. 8,9).

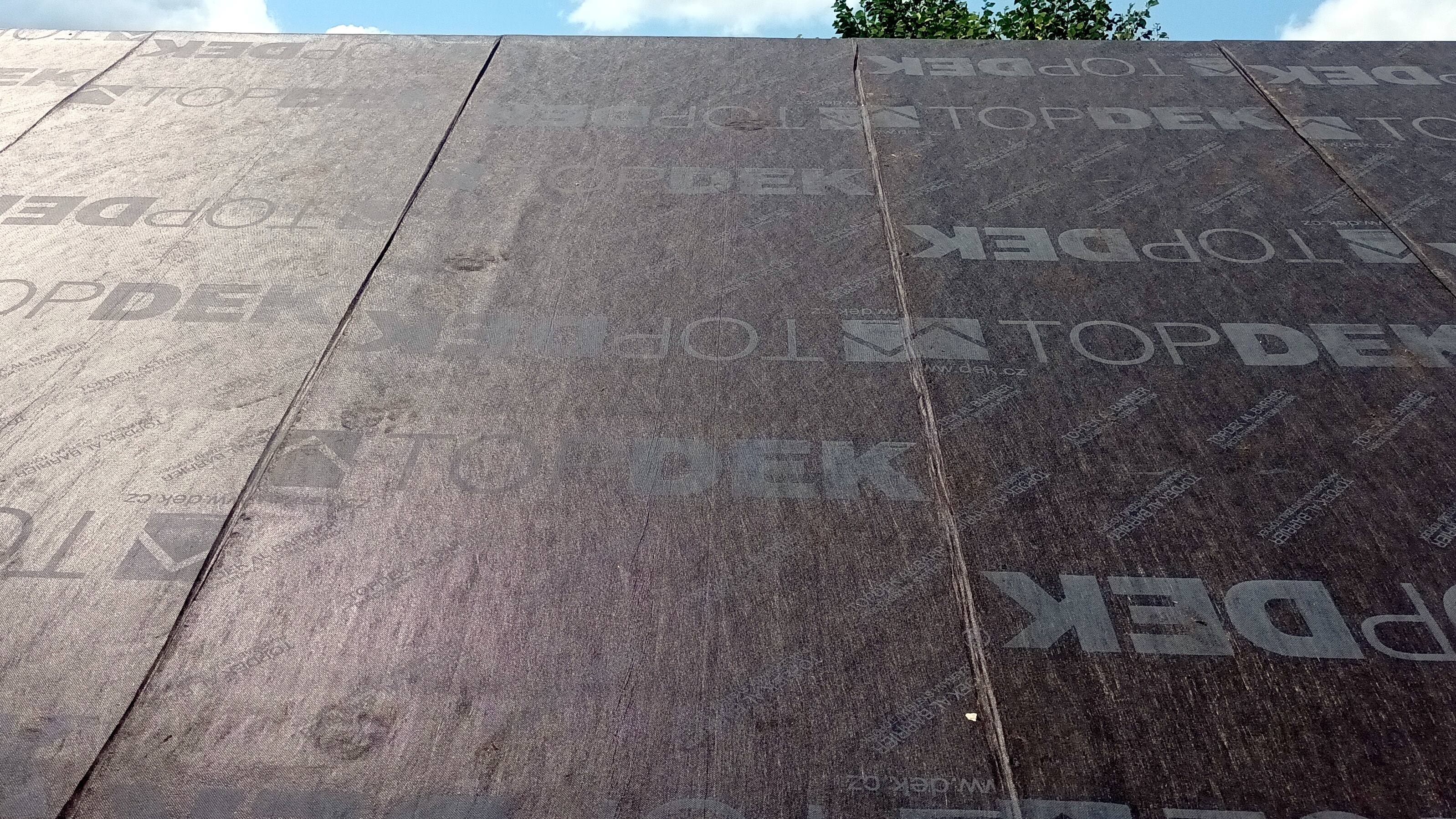

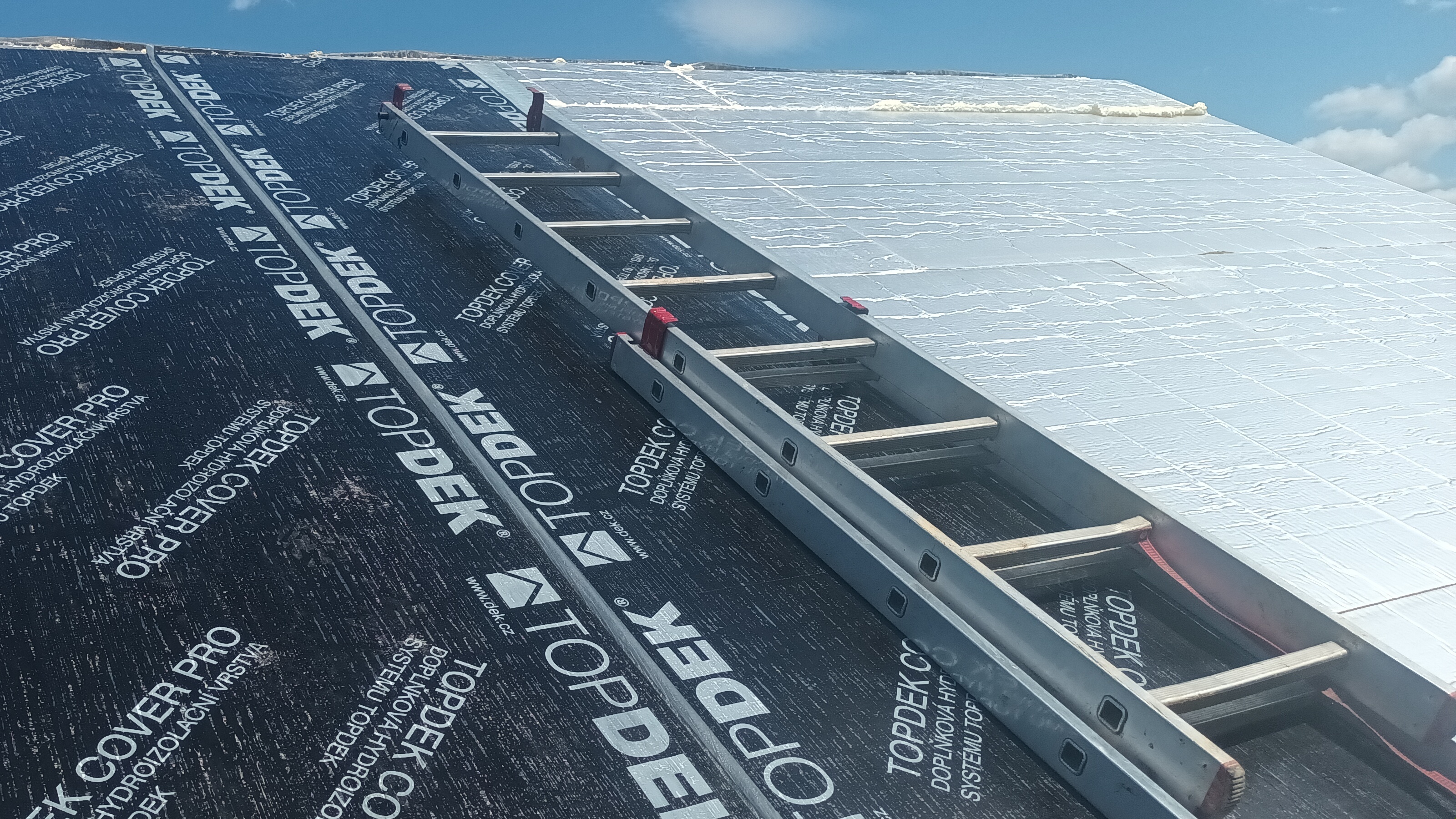

Protože se jedná o nadkrokevní skladbu střechy, kde parozábranu tvoří asfaltový pás TOPDEK AL BARRIER který obsahuje hliníkovou fólii, můžeme si dovolit na pozici DHV umístit opět asfaltový pás. V daném případě se jednalo o pás TOPDEK COVER PRO. Jde o celoplošně samolepicí pás, který lze klást jak rovnoběžně s okapem, tak kolmo na něj. V našem případě jsme zvolili klad kolmo k okapu. Tímto způsobem je možné docílit výraznější úspory kotevních prvků a lépe umožnit postup prací dle Obr. ….

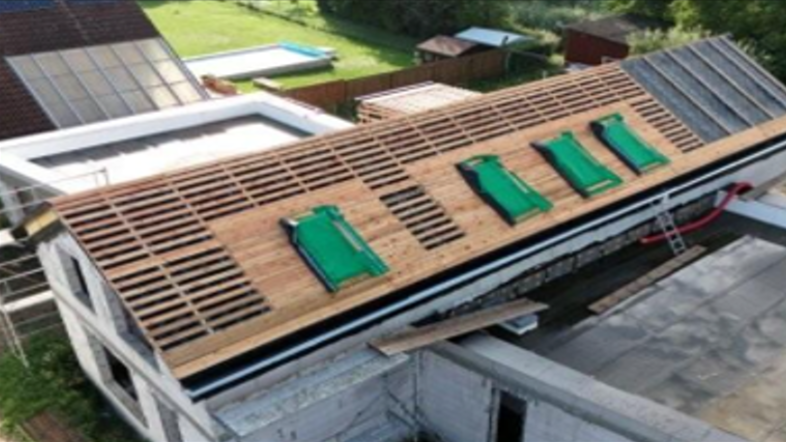

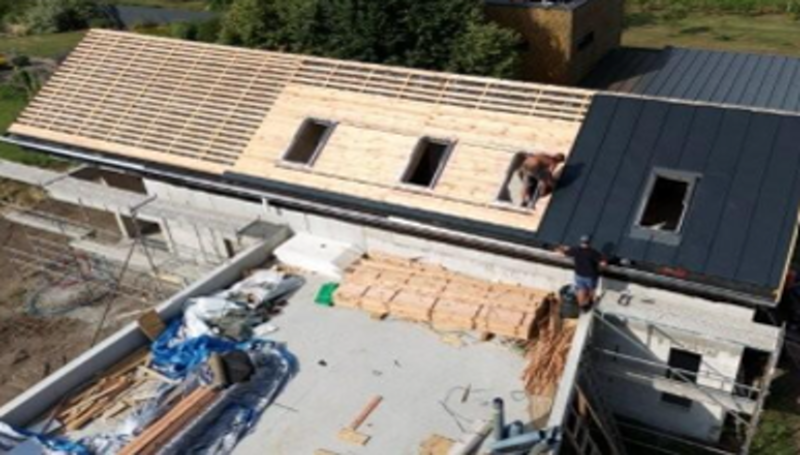

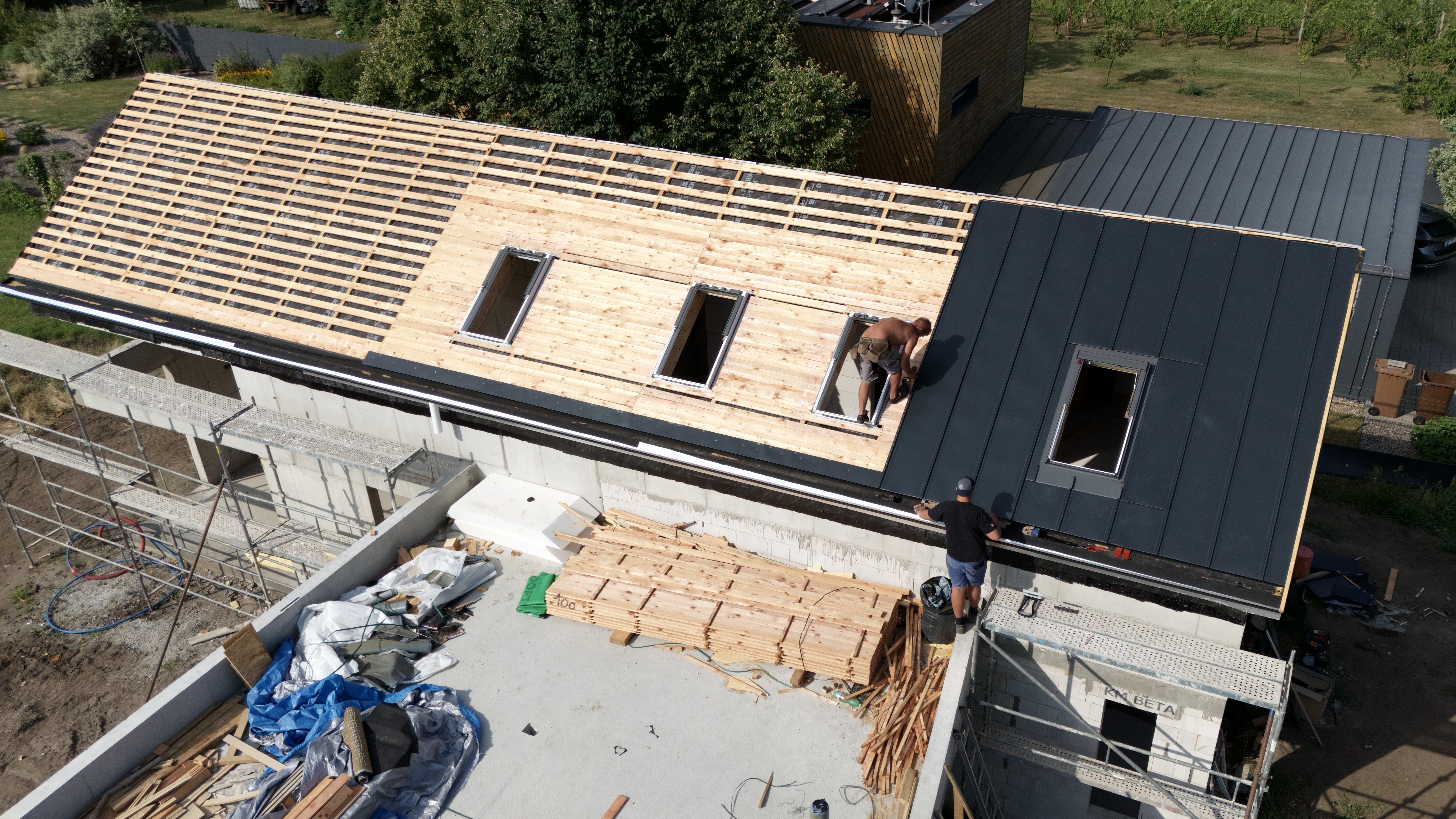

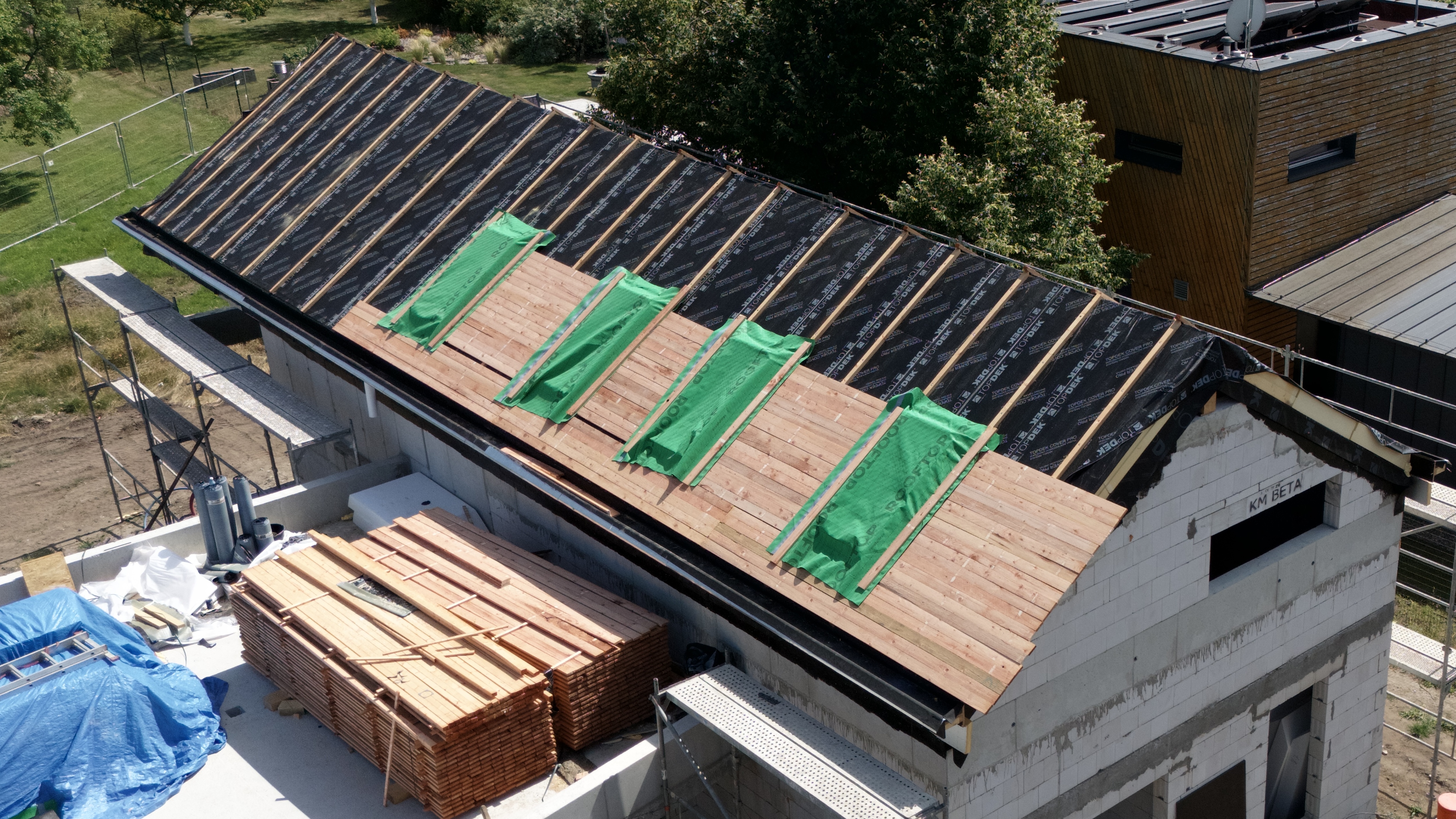

Stabilizace celého systému je zajištěna pomocí TOPDEK vrutů, které jsou aplikovány skrze kontralatě a přes tepelnou izolaci až do nosné konstrukce krovu. Při samotném kotvení je třeba dbát na správné umístění kontralatí. Je proto nutné přenášet polohu krokví na každou vrstvu jež je zakrývá (parozábrana, tepelná izolace, DHV). To je důležité hlavně v případě, kdy je krov pohledový, aby nedošlo k jeho zbytečnému poškození. Na připravené kontralatě se v detailech (okap a okolo střešních oken) zhotovilo celoplošné prkenné bednění. V ploše se pak bednilo s mezerami, které krytina SATJAM Rapid s tzv. klik systémem umožňuje (Obr. 12,13,14).

Skryté žlaby se v estetických záměrech především rodinných domů objevují stále častěji. Uvědomujeme, že takový způsob odvodnění střechy je jistě rizikovější než použití standardních klempířsky provedených podokapních žlabů. Technické výzvy, před které nás architekti staví je však třeba přijímat, pak je ale také třeba dobře promýšlet konstrukční a materiálové řešení, aby detail i stavba jako celek byly co nejspolehlivější. Je třeba se zaměřit především na stabilitu, hydroizolační spolehlivost i na řešení konstrukce z pohledu stavební fyziky a energetiky.

Projektant:

Ing. arch. Jana Kašparová

Generální dodavatel:

REPOS-ING s.r.o.

Zhotovitel šikmých střech:

ROBROOF 2004 s.r.o.

Konzultace skladeb a konstrukčních detailů:

ATELIER DEK
